Трассоискатели

Что такое трассоискатели?

Трассоискатели — это профессиональные приборы для обнаружения и точного определения расположения подземных инженерных коммуникаций: электрических и телекоммуникационных кабелей, водопроводных и газовых труб, теплотрасс, дренажных систем. Эти устройства незаменимы при строительстве, реконструкции, ремонте и техническом обслуживании инфраструктурных объектов.

В отличие от обычных металлоискателей, трассоискатели способны не просто выявлять наличие объекта, но и:

• определить его точное положение;
• измерить глубину залегания (до 10 м в активном режиме);
• проследить трассу коммуникации на всём её протяжении;
• выявить дефекты и повреждения — обрыв, замыкание, утечку.

На рынке представлены как универсальные трассоискатели, так и узкоспециализированные модели — например, для поиска только металлических трубопроводов или оптоволоконных линий с металлическим экраном.

В современной инженерной практике трассоискатель — это стандартный инструмент при обследовании участка, обязательный для проведения безопасных земляных работ и создания исполнительной документации по фактически проложенным сетям.

Назначение трассоискателей

Главная функция трассоискателя — обеспечить безопасное и точное проведение земляных и монтажных работ в зоне прохождения подземных коммуникаций. Ошибки при раскопках могут привести к отключению объектов от сети, дорогостоящему ремонту или даже травмам персонала.

Трассоискатель используется для:

• Локализации кабельных линий, включая питающие, сигнальные, связи, управления;
• Определения глубины залегания кабелей и труб (с точностью до 5 см);
• Поиска повреждённых участков сети (обрыв, замыкание, утечка);
• Картографирования трасс для внесения изменений в схемы и планы;
• Контроля за качеством и точностью прокладки новых сетей;
• Диагностики коммуникаций без разрушения покрытий (асфальт, бетон, плитка);
• Оценки загруженности подземного пространства при подготовке проектных решений.

В Беларуси, особенно в Минске, трассоискатели активно применяются в деятельности служб ЖКХ, электросетей, телекоммуникационных операторов, проектных и строительных организаций.

Пример: при обследовании участка под строительство бизнес-центра на ул. Немига в Минске, трассоискатель с генератором на частоте 33 кГц позволил за 25 минут выявить три кабельные линии на глубине от 1,1 до 1,6 м с точностью позиционирования ±3 см. Это помогло избежать переработки проектной документации и сэкономить около 2500 BYN на согласованиях.

Принцип работы трассоискателей

Трассоискатели работают на основе принципа электромагнитной индукции. Система обычно состоит из двух частей:

1. Генератор сигнала — подключается к коммуникации напрямую или с помощью передающей антенны и подаёт на неё ток определённой частоты;
2. Приемник (детектор) — улавливает создаваемое генератором или электрическими сетями электромагнитное поле и отображает его параметры на экране прибора.

Существует два основных режима работы:

1. Активный режим — применяется, когда есть доступ к трассе. Генератор подаёт ток на кабель, формируя ярко выраженное поле. Приёмник улавливает это поле и определяет положение объекта. Часто используются частоты: 272 Гц, 512 Гц, 1024 Гц, 2048 Гц, 8 кГц, 33 кГц.

• Низкие частоты (до 2 кГц) — для глубоко залегающих объектов и длинных трасс;
• Высокие частоты — для загруженных городских сетей и коротких участков.

2. Пассивный режим — приёмник фиксирует уже существующие сигналы, например, от 50 Гц питающих кабелей. Используется, когда нет возможности подключить генератор.

Также применяются режимы наведённого тока и режим индукции, когда генератор устанавливается над трассой, а сигнал наводится бесконтактно.

Дополнительно в некоторых моделях:

• присутствует автоматическое определение глубины (по фазовому сдвигу сигнала),
• встроенный GPS для записи координат пройденной трассы,
• цифровая фильтрация помех от соседних коммуникаций,
• память с возможностью экспорта данных.

Важно знать: точность и эффективность зависят от типа почвы, наличия экрана у кабеля, влажности, расстояния до других источников электромагнитного поля.

Видеоинструкция по применению трассоискателя КП-500К

В данном виоролике представлены: методы работы ПП-500К, подключение аксессуаров к приемнику,  настройка приемника ПП-500К, функции правого и левого энкодеров, изменение уровня усиления, настройка приемника для работы пассивным методом, метод максимума и метод минимума.

Ссылка: Смотреть на YouTube

Типы трассоискателей

Современные трассоискатели классифицируются по назначению, способу поиска, типу сигнала и комплектации. Подбор подходящего типа прибора зависит от условий работы, характеристик трассы и целей обследования.

Основные типы трассоискателей:

1. Кабельные трассоискатели — для поиска и трассировки подземных кабелей (электро-, телекоммуникационных, сигнальных). Могут работать как в активном, так и в пассивном режиме.
2. Трассоискатели трубопроводов — применяются для выявления металлических труб или труб с установленным зондом.
3. Многофункциональные трассоискатели — комбинированные устройства, которые подходят для работы с различными коммуникациями и имеют несколько режимов поиска.
4. С акустическим методом (акустические локаторы) — применяются для поиска пластиковых труб при помощи вибрационного зонда и акустического датчика.

Примечание: На практике чаще всего используются кабельные трассоискатели с генератором сигнала, так как именно они обеспечивают максимальную точность при работе с подземными электрическими сетями.

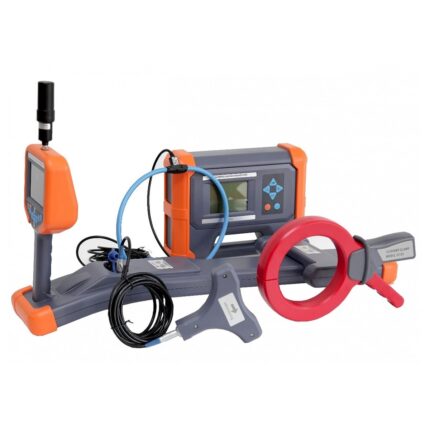

Кабельные трассоискатели

Кабельные трассоискатели — это профессиональные приборы, разработанные специально для поиска подземных кабелей и кабельных линий, в том числе находящихся под напряжением. Такие устройства могут работать в диапазоне частот от 273 Гц до 33 кГц и использовать как активный, так и пассивный режимы обнаружения.

Преимущества кабельных трассоискателей:

• Высокая точность локализации (до ±5 см);
• Возможность определения глубины залегания (до 10 метров);
• Разнообразие режимов поиска (пик, нуль, ширина сигнала);
• Наличие графического дисплея, автоматической настройки чувствительности, цифровых фильтров;
• Возможность работы в условиях высокой плотности сетей.

Примеры применения:

• Выявление питающих кабелей на промышленных объектах;
• Обследование городских коммуникаций перед земляными работами;
• Поиск кабеля в трассах с высокой нагрузкой (до 30 кВ);
• Трассировка кабельных линий длиной до 10 км.

Современные модели (например, Сталкер 80-24 с функцией GPS/ГЛОНАСС) позволяют подключать внешние антенны, записывать координаты трассы и работать в сложных условиях городской застройки.

Обзор трассоискателя Сталкер 80-24

Детальный видеообзор функционала  трассопоискового комплекса «СТАЛКЕР» 80-24 производства НПФ «Радио-Сервис», аксессуары, входящие в основной комплект поставки и аксессуары, доступные при дополнительном заказе.

Ссылка: Смотреть на YouTube

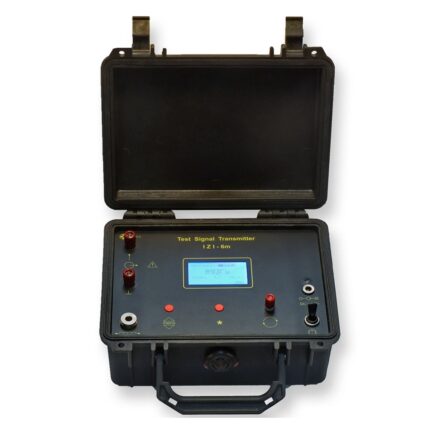

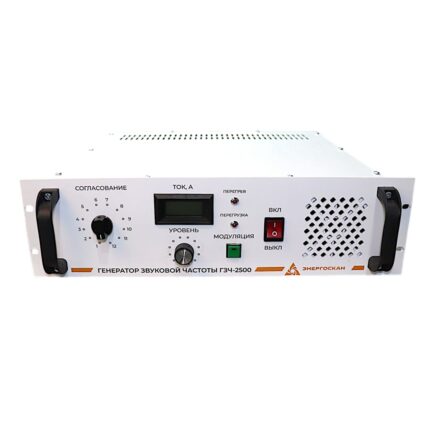

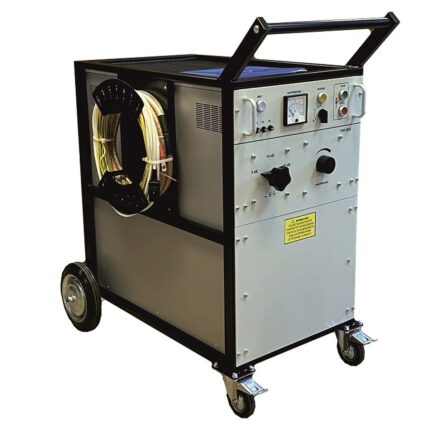

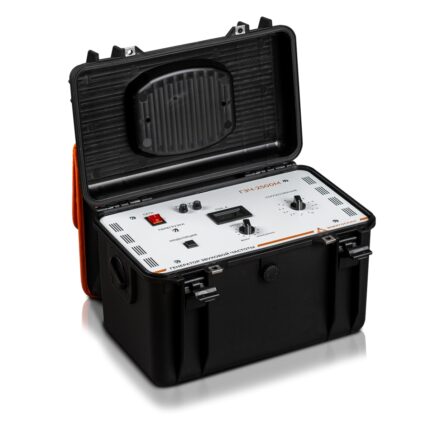

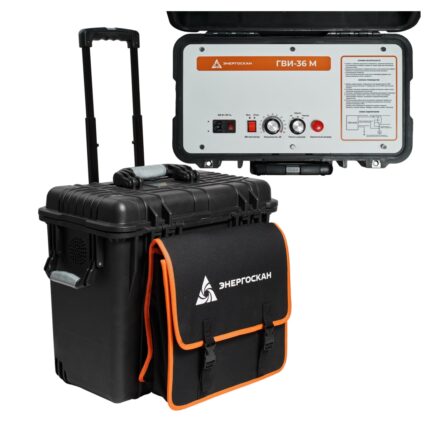

Генераторы сигналов

Генератор сигнала — это неотъемлемая часть трассоискателя, предназначенная для активной подачи электрического сигнала в кабель или металлический объект, чтобы создать стабильное электромагнитное поле, которое впоследствии фиксируется приёмником.

Типы подключения генератора:

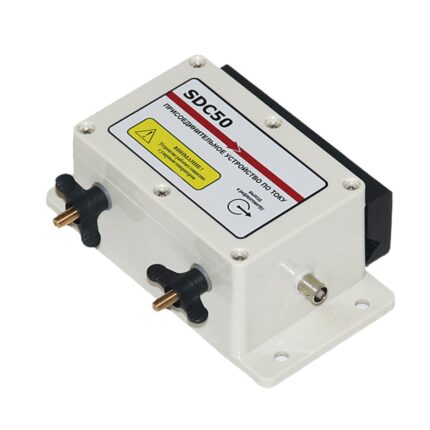

1. Прямое подключение — через зажимы или контакт к проводнику (наиболее точный способ);
2. Индукционное подключение — через индукционные клещи, обхватывающие кабель или антенну, установленную над трассой (не требует физического контакта);
3. Наведённый ток (режим индукции) — генератор ставится на поверхность земли над предполагаемой трассой и создаёт сигнал, проникающий в коммуникацию.

Параметры генераторов:

• Частота генерации: от 273 Гц до 33 кГц;
• Мощность: 1–500 Вт (регулируемая);
• Возможность выбора режимов (непрерывный, импульсный, двухчастотный);
• Защита от перегрузки и короткого замыкания;
• Наличие ЖК-дисплея и интерфейса настройки.

Выбор частоты:

• 273–2048 Гц — для длинных кабелей и минимальных потерь сигнала (глубокое залегание);
• 8–33 кГц — для коротких трасс и загруженной городской среды;

Совет: При работе на сложных участках с множеством подземных коммуникаций, предпочтение стоит отдавать многочастотным генераторам с возможностью ручной и автоматической регулировки мощности.

Как выбрать трассоискатель

Выбор трассоискателя — это не просто покупка прибора, а подбор оптимального инструмента под конкретные задачи, объемы работ, условия эксплуатации и требования к точности. Ошибка в выборе может привести к недостоверной трассировке, пропущенным участкам кабелей или даже повреждению инженерных сетей.

Критерии выбора

При выборе трассоискателя необходимо учитывать следующие параметры:

1. Тип коммуникаций — наличие металлического экрана, одножильные/многожильные кабели, тип изоляции, материал трубопровода (металл/неметалл);
2. Диапазон глубины обнаружения — необходимая максимальная глубина трассировки в соответствии с условиями объекта (как правило, 0т 5 до 10 метров);
3. Электромагнитная обстановка — наличие фонов 50-60 Гц, плотность коммуникаций, близость высоковольтных линий и прочих источников помех;
4. Режимы поиска — поддержка активного (прямое/индукционное подключение), пассивного (в том числе 50 Гц) и режимов поиска с зондом;
5. Частотные характеристики генератора — наличие низких (273–2048 Гц) и высоких (до 36 кГц) частот для универсального применения;
6. Наличие функциональных опций — автоопределение глубины, цифровая фильтрация сигнала, режим минимального/максимального пика сигнала, регистрация координат (GPS/ГЛОНАСС), интерфейсы (USB, Bluetooth);
7. Совместимость компонентов — согласованность приемника и генератора, поддержка сторонних аксессуаров (индукционные клещи, рамки, антенны);
8. Требования к эксплуатационной среде — диапазон рабочих температур, пыле- и влагозащита (IP54 и выше), ударопрочность корпуса;
9. Классификация и уровень пользователя — базовые приборы для ЖКХ, универсальные решения для подрядчиков, профессиональные комплексы для энергетиков и проектных служб;
10. Экономическая целесообразность — оптимальное соотношение цены, ресурса и функционала с учетом объема работ и сроков амортизации.

Таблица сравнения трассоискателей по задачам

Популярные бренды и модели

На рынке Беларуси и СНГ хорошо зарекомендовали себя следующие производители трассоискателей: ООО «Завод Ангстрем», Baur, ГК «Техно-АС», АО «НПФ Радио-Сервис», ООО «Связьприбор»

Важно: для корректной работы многие модели требуют совместимого генератора сигнала. При покупке обязательно уточняйте комплектацию или консультируйтесь со специалистами «ТП консалт».
