Средства измерения механических величин

Поставляются позиции NORGAU, внесенные в Государственный реестр средств измерений Республики Беларусь и отгружаемые с поверкой, — то есть пригодные для применения в сфере законодательной метрологии, а не только как производственный инструмент.

Распределение приложенного момента при µ ≈ 0,14

Практическое следствие для инженера: разброс коэффициента трения ±0,04 (сухая резьба против оцинкованной, следы масла, повторное использование крепежа) даёт разброс усилия затяжки до ±25 % при абсолютно точном инструменте. Поэтому:

• инструмент с погрешностью ±3–4 % — необходимое, но недостаточное условие повторяемости;
• состояние резьбы, смазка и порядок затяжки должны быть зафиксированы в технологической карте;
• для ответственных соединений применяют затяжку по моменту и углу — режим, реализованный в гайковертах серии NBTW (контроль угла с погрешностью ±4 %).

Ориентировочные значения для метрического крепежа с резьбой класса точности 6g при µ = 0,14 (по VDI 2230). Приоритет всегда за документацией на изделие.

Методика калибровки по ISO 6789 предусматривает контроль в точках 20 %, 60 % и 100 % верхнего предела, поэтому вне этого интервала нормированная погрешность не гарантируется.

Размер квадрата по ГОСТ 33530-2015 привязан к верхнему пределу измерений: 1/4″ для 25 Н·м, 1/2″ до 400 Н·м, 3/4″ до 750 Н·м, 1″ до 2000 Н·м, 1.1/2″ в гайковертах свыше 4500 Н·м. Переходники, увеличивающие квадрат, вносят дополнительную податливость и не рекомендуются на верхней части диапазона.

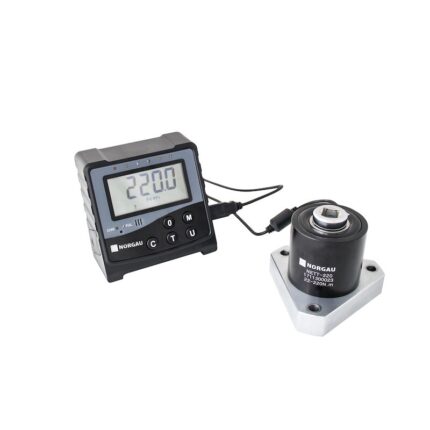

Для рабочего инструмента достаточно ±3–4 %. Для поверочной и настроечной операции нужен запас по точности: соотношение погрешностей эталона и поверяемого средства принимают не хуже 1:3. Пара «NETT ±1 % — динамометрический ключ ±3 %» этому соотношению удовлетворяет.

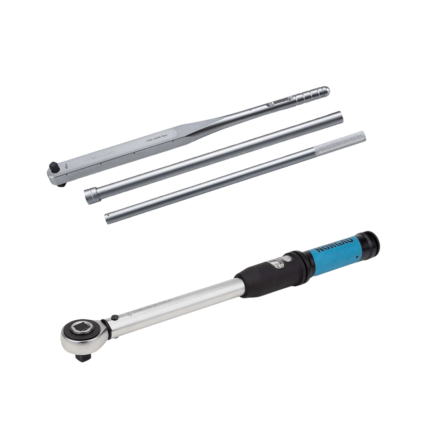

Пружинный механизм предельного ключа деградирует от числа циклов, а не от календарного времени. При интенсивной эксплуатации фактический межповерочный интервал определяется наработкой, и наличие собственного электронного измерителя момента окупается на парке от 8–10 ключей.

Шаг регулировки шкалы растёт вместе с диапазоном: 0,2 Н·м у NTW40-002RL и 10 Н·м у NTW44-200RL. При требовании выставить нестандартное значение (например, 337 Н·м) это ограничение проверяют до заказа.

Метрологически значимые функции

• цветной дисплей с дискретностью 1 Н·м;
• десять предустановок момента затяжки;
• контроль момента и угла поворота, ±4 % в обоих направлениях вращения;
• датчик температуры редуктора и индикация заряда;
• модификации с индексом «B» — передача данных по Bluetooth для протоколирования затяжки.

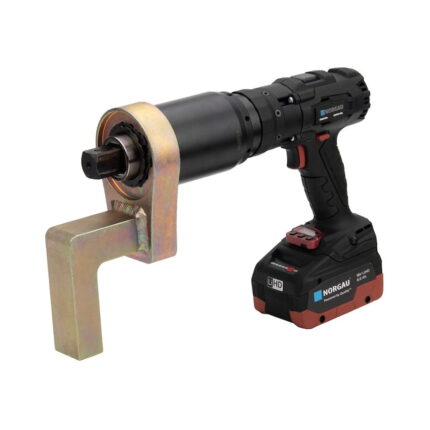

Скорость вращения обратно пропорциональна моменту: NBTW-80L выдаёт 8000 Н·м на 1,1 об/мин. При расчете нормы времени на фланцевое соединение это учитывают отдельно — механизация здесь даёт точность и снижение физической нагрузки, а не скорость.

Безопасность. Реакционная опора входит в комплект и должна опираться на соседнюю гайку или жёсткий элемент конструкции; упор в трубопровод, кабельную трассу или руку оператора недопустим — реактивный момент равен рабочему.

Режим «первый пик» принципиален именно для предельных ключей: он фиксирует момент срабатывания механизма, а не пиковое значение, достигнутое по инерции после щелчка. Разница между этими двумя показаниями на быстром приложении усилия достигает единиц процентов — то есть сопоставима с самим допуском ±3 %.
