Испытание оболочек кабеля с изоляцией из сшитого полиэтилена

Что такое испытание оболочки кабеля и зачем оно нужно

Полимерная изоляция силовых кабелей (XLPE) обладает высокой диэлектрической прочностью, но подвержена внутренним и внешним повреждениям, возникающим при производстве, транспортировке, прокладке и эксплуатации кабельной линии. Типичные дефекты:

• механические разрывы оболочки;
• местные повреждения изоляции;
• коррозионные разрушения металлических элементов;
• признаки «водных деревьев» и триинга.

Испытание оболочек кабеля с изоляцией из сшитого полиэтилена, также известное как высоковольтное СНЧ‑испытание силовых кабельных линий, — обязательная технологическая процедура для оценки электрической прочности оболочки и основной изоляции кабелей с изоляцией из сшитого полиэтилена (СПЭ / XLPE). Данный вид испытаний применяется как при вводе линий в эксплуатацию, так и при плановом техническом обслуживании, и после ремонтных работ.

Инженерные стандарты испытаний кабелей с СПЭ‑изоляцией (в том числе SNЧ‑метод VLF и AC withstand tests) широко применяются в технической практике и отражены в международных руководствах, таких как IEC 60502 и IEEE 400.2.

Испытание оболочки кабеля проводится для:

1. Выявления дефектов оболочки и основной изоляции до ввода в эксплуатацию;
2. Подтверждения соответствия требованиям ГОСТ, стандартов и проектных спецификаций;
3. Прогнозирования остаточного ресурса кабельной сети;

Методы испытаний кабельных оболочек

Процедура испытаний высоковольтной СНЧ‑установкой обеспечивает прикладку напряжения сверх номинального рабочего уровня на протяжении заданного времени (30–60 мин), что позволяет оценить способность кабеля выдерживать эксплуатационные и перегрузочные воздействия.

1. СНЧ‑испытание (Very Low Frequency – VLF)

Сверхнизкочастотный (СНЧ / VLF) метод — современный стандарт для тестирования длинных кабельных линий с СПЭ‑изоляцией. Частота напряжения варьируется в диапазоне 0.01–0.1 Гц, что обеспечивает более стабильные результаты по сравнению с традиционным AC‑тестом на 50 Гц.

Преимущества СНЧ‑метода:

• уменьшенный испытательный ток и нагрузка на оборудование;
• возможность полевых испытаний на длинных линиях;
• высокая точность обнаружения дефектов;
• меньший вес и компактность испытательных установок.

2. Постоянное напряжение (DC)

DC‑испытание применяется реже, поскольку современные кабели с СПЭ‑изоляцией лучше реагируют на переменное сверхнизкочастотное напряжение. Тем не менее, DC‑методы сохраняют эффективность для локального поиска дефектов оболочки и определения места пробоя.

Режимы испытаний и электрические параметры

Ниже приведена техническая таблица типовых параметров СНЧ‑испытаний в зависимости от номинального напряжения кабеля:

Данные ориентированы на испытательные установки уровня СНЧ 0.1 Гц, типовые для кабельных линий до 35 кВ.

Кому необходимы СНЧ‑испытания кабельной оболочки

Испытание оболочек кабеля с изоляцией из сшитого полиэтилена обязательно для:

• проектных организаций и монтажных бригад электросетей;
• служб технического обслуживания промышленных предприятий;
• энергетических компаний и распределительных сетей;
• лабораторий диагностики и испытаний;

Своевременное выполнение СНЧ‑испытаний гарантирует повышение надежности кабельных линий, снижение риска аварий и удлинение ресурса изоляции.

Технические источники и стандарты

Для углубленной технической информации по методикам испытаний кабелей с СПЭ‑изоляцией рекомендуем ознакомиться с:

• VLF cable testing — принцип действия, частотные диапазоны и согласование с IEC/IEEE стандартами; https://en.wikipedia.org/wiki/VLF_cable_testing
• Operational safety manual for high voltage apparatus testing — практическое руководство по проверке полимерных и бумажно‑масляных кабелей; https://www.ssen.co.uk/globalassets/safety/s9/pr-net-osm-065.pdf
• Руководства по высшим стандартам испытаний кабельных линий для энергетики и высоковольтных сетей. https://www.spenergynetworks.co.uk/userfiles/file/SUB-02-613.pdf

Испытание оболочек кабеля с изоляцией из сшитого полиэтилена — обязательный технологический этап для подтверждения надежности кабельных линий. Использование современного СНЧ‑оборудования, предлагаемого ООО «ТП Консалт», позволяет выполнить высокоточные испытания, обеспечить соответствие стандартам и увеличить эксплуатационный ресурс кабельной инфраструктуры.

Преимущества СНЧ‑установок из каталога TPConsult

ООО «ТП Консалт» предлагает широкий ассортимент СНЧ‑установок для испытаний кабельной оболочки с изоляцией из СПЭ:

https://tpconsult.by/catalog/ispytatelnye-ustanovki/ispytanie-obolochek-kabelja-s-izoljaciej-iz-sshitogo-polijetilena/

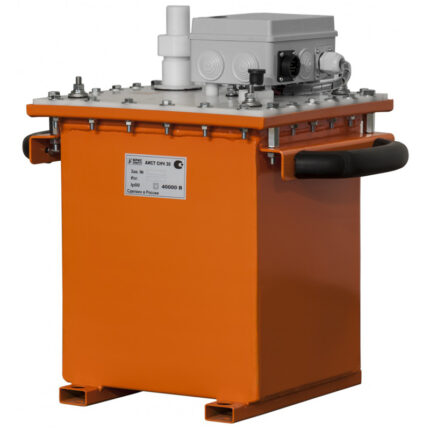

• АИСТ СНЧ 30/36/60 – надежные установки для испытаний кабелей 6–60 кВ с переменным СНЧ‑напряжением и возможностью DC‑испытаний с регулируемым выходным напряжением до 60 кВ (VLF 0.01–0.1 Гц).
• АВИЦ-40/60-СНЧ – высоковольтные СНЧ‑установки с различными уровнями выходного напряжения и максимальной нагрузкой (до нескольких микрофарад), подходящие как для полевых, так и для производственных испытаний.

Ключевые преимущества оборудования TPConsult:

✔ Прямые поставки с заводов‑производителей — без переплат;
✔ Полевые мобильные решения — от легких переносных СНЧ‑установок до стационарных испытательных блоков;
✔ Полный диапазон выходных напряжений для кабелей до 60 кВ и выше;
✔ Техподдержка поставки, пусконаладка, гарантийное обслуживание;
✔ Соответствие требованиям современных стандартов испытаний.
