Назначение

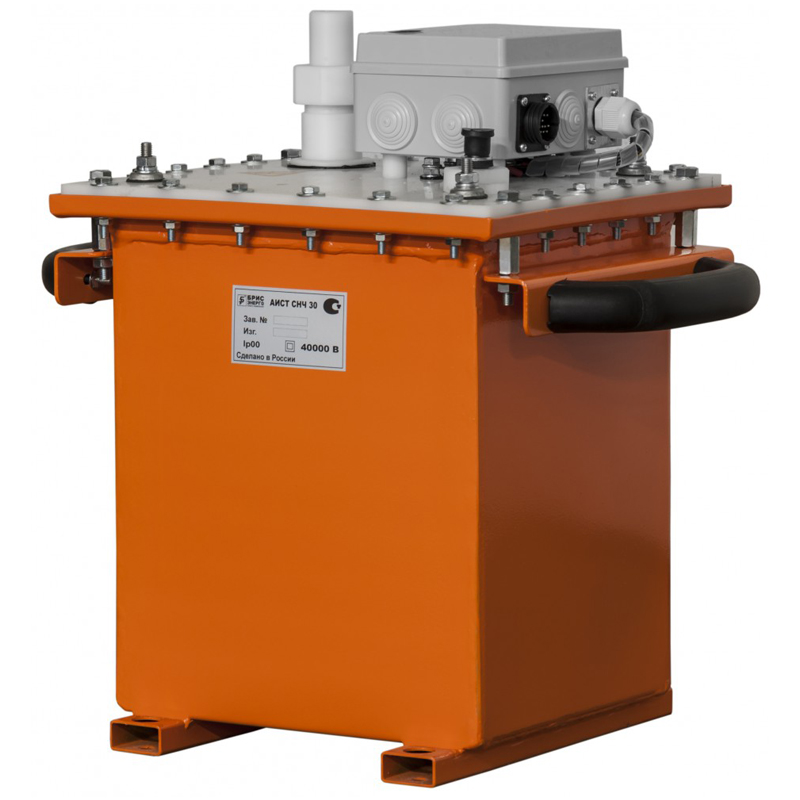

Высоковольтная установка АИСТ СНЧ 30 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) синусоидальным напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышенным постоянным напряжением до 30 кВ.
Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает следующие режимы работы:
- испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);
- Испытания постоянным напряжением.
Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает работу с параметрами:
- Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот от 0.1Гц до 0.01Гц, и в диапазоне напряжения (амплитудное значение) от 2кВ до 30кВ;
- Постоянное напряжение (амплитудное значение) в диапазоне от 2кВ до 30кВ;
- Наибольший постоянный ток нагрузки (действующее значение), в режиме выдачи постоянного напряжения — 15мА;
- Рекомендуемое испытательное напряжение сверхнизкой частоты:
| Номинальное напряжение кабеля, кВ, (Фаза — фаза) |
Амплитудное значение испытательного напряжения, кВ, (фаза — экран) |
|---|---|
|
6 |
11 |
|
10 |
18 |
|
15 |
27 |
Рекомендуемая длительность испытаний – 30 минут.
Для частот от 0.05 до 0.01Гц, рекомендуемая длительность испытаний — 1 час.
Емкость испытуемого кабеля при напряжении 27 кВ и частоте 0.1 Гц 0.45 мкФ (примерно соответствует 1.5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ.
