Назначение

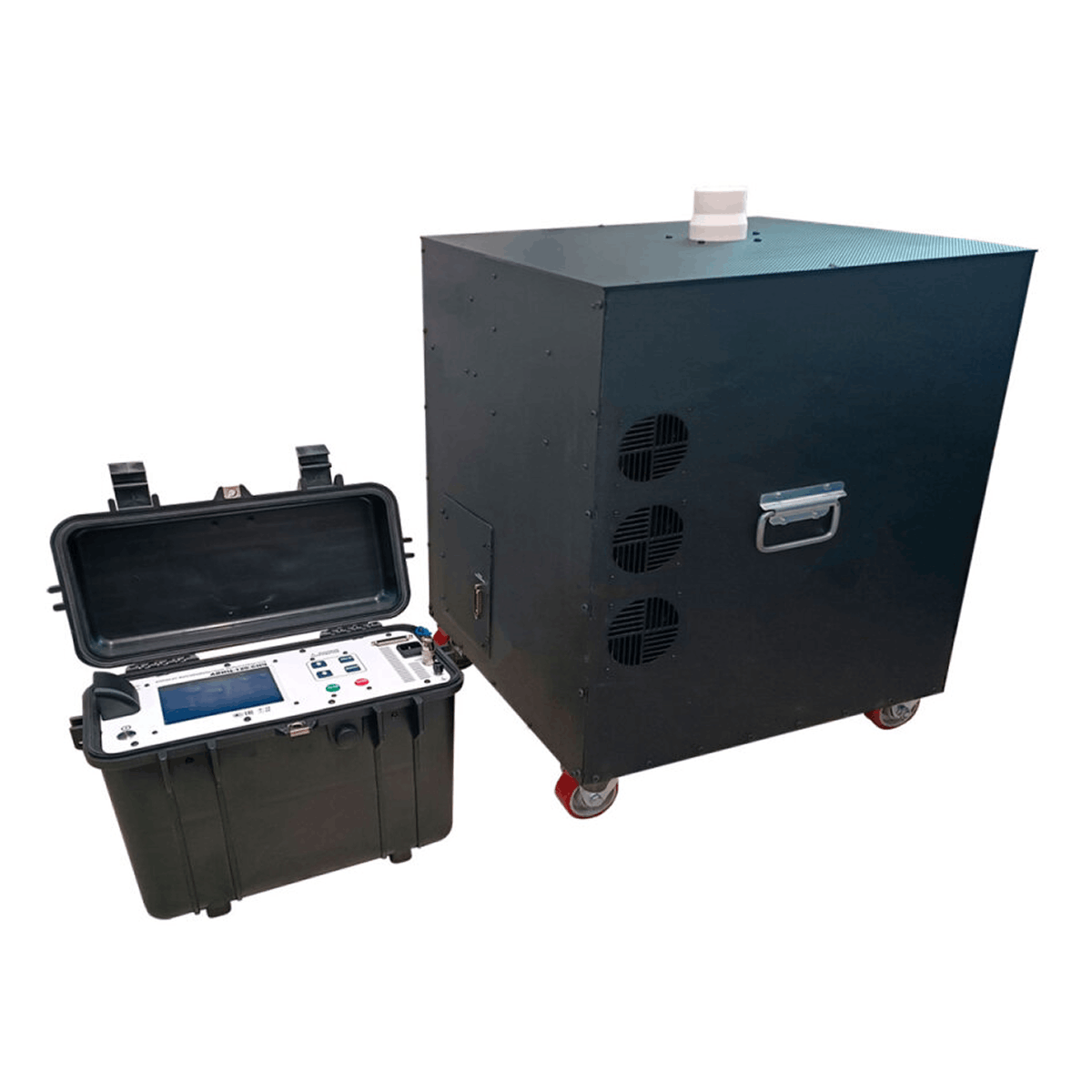

Аппарат высоковольтный испытательный цифровой СНЧ АВИЦ-120-СНЧ позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока. Информация о ходе испытаний представлена на графическом дисплее – напряжение в виде «бегущего» графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба «бегущих» графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ – разрядное устройство, таймер, автоматический режим, компактный размер. Аппарат автоматически работает и в режиме СНЧ, и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами «Стрелка вверх» и «Стрелка вниз» в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течение четырех полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Управление токовой защитой
Параметр ограничение тока заряда – ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ – 50 мА (действующие значение), для постоянного тока – 20 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора
Отличительные особенности АВИЦ-120-СНЧ
- Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение
- Исполнение 3 — стальной корпус, исполнение под стойку 19′ (по доп. согласованию)
- Разработка и производство России
- Графический экран — промышленный, рабочая температура -30…+50°С
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах
- Провод питания — производство России
- Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч
- Установка тока защиты в режиме СНЧ до 50 мА
- Установка тока защиты в режиме постоянного U до 20 мА
- Графическое и цифровое отображение напряжения и тока
- Влагопылезащитное исполнение блоков IP54 и IP60
- Защита экрана — поликарбонат с защитным покрытием
- Компактный, мощный
- Фиксация значений U и I при эл. пробое в нагрузке
- Автоматический режим работы, таймер
- Температурная защита высоковольтного блока +50°С.
