Трассопоисковый комплекс «СЕБА» ТПК Т03-15С – современный прецизионный прибор для поиска трасс подземных коммуникаций, определения схемы расположения и глубины их залегания с возможностью последующего картографирования. В трассоискателе применяется принципиально новая конструкция, состоящая из 6 антенн, которые обеспечивают высокую точность результатов измерения глубины и локации. Реализована технология фильтрации помех, которая позволяет подавлять частотные и гармонические помехи от соседних кабелей и трубопроводов. К стандартным пользовательским режимам приемника добавлен новый специальный интерфейс – «ЗОНД», который в режиме онлайн отображает точное местоположение радиопередатчиков (зондов). Уже в стандартной версии трассоискателя дополнительно к привычному управлению посредством нажатия клавиш мембранной клавиатуры в приемнике и генераторе появилась возможность ввода команд через сенсорную панель полноразмерного цветного ЖК-дисплея. Опционально доступна функция дистанционного управления работой генератора, которая позволяет пользователю удаленно изменять основные параметры, такие как частота и уровень выходной мощности передачи поискового сигнала.
При использовании дополнительных принадлежностей функционал прибора позволяет выполнять задачи, связанные с идентификацией дефектов изоляционного покрытия газо- и нефтепроводов.

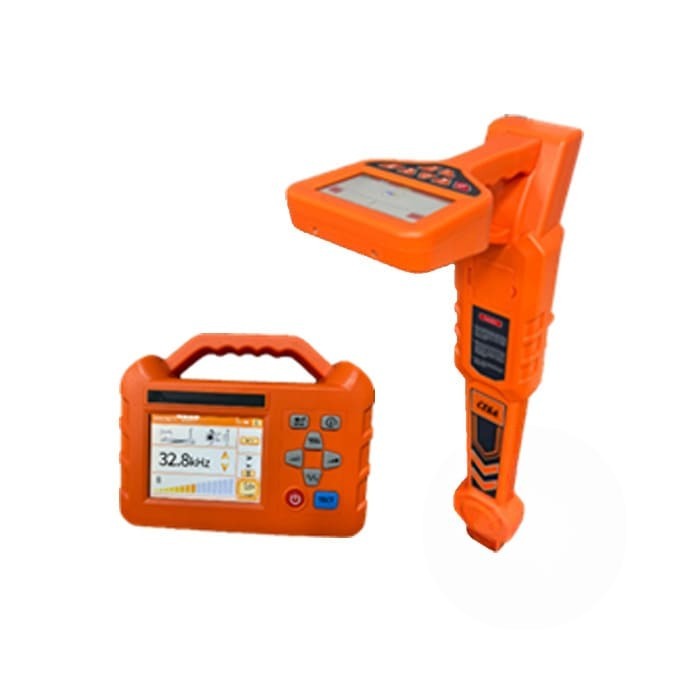

В комплект поставки трассопоискового комплекса «СЕБА» Т03-15С входит приемник «СЕБА» Т03 и генератор «СЕБА» 15С.
Общие особенности трассоискателя
- 6 принимающих антенн, высокая точность измерений
- 3 режима визуализации трассы и специальный режим «ЗОНД»
- 18 активных частот в диапазоне от 128 Гц до 201 кГц
- Диапазон радиочастот для пассивного обнаружения коммуникаций
- Цветной сенсорный дисплей приемника с диагональю 4.3 дюйма
- Цветной сенсорный дисплей генератора с диагональю 5.6 дюйма
- Встроенный GPS-приемник
- Технология фильтрации помех и защита от динамической перегрузки
- Максимальная выходная мощность генератора 15 Вт
- Дистанционное управление работой генератора (опция)
- 4G-модуль и слот для SIM карты (опция)
- Поиск повреждений изоляционного покрытия при помощи А-рамки или емкостного датчика контроля изоляции с удобной стрелочной индикацией и числовыми показателями напряжения и тока
- Возможность 10-ти кратного усиления сигнала А-рамки или емкостного датчика контроля изоляции
- Поиск коммуникаций на глубине до 20 м и удалении до 20 км от места прямого подключения генератора при неискаженном сигнале
- Наличие мобильного приложения для протоколирования и картографирования
- Меню приемника и генератора на русском и английском языках
- Базовая комплектация включает индукционные клещи ⌀ 70 мм
- Широкий выбор опциональных принадлежностей и версий оборудования с учетом специфики сферы применения и сложности задач

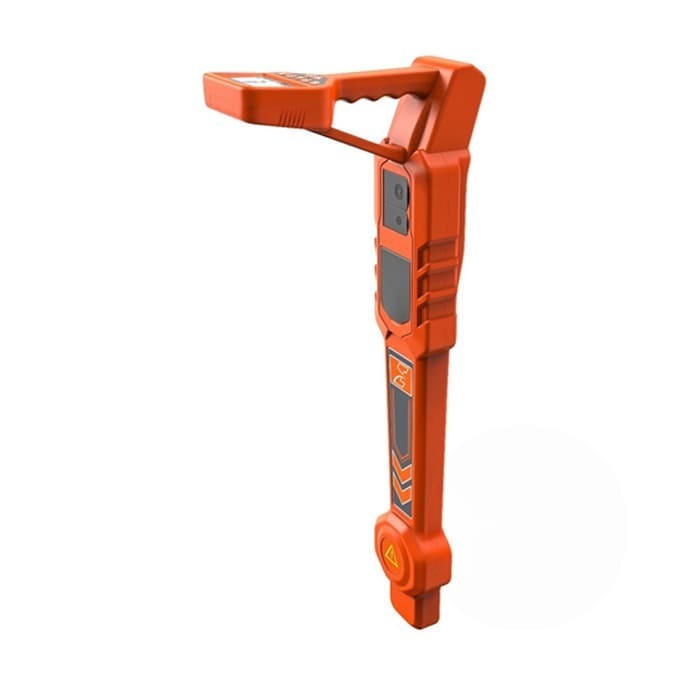

Приемник «СЕБА» Т03
- Современный дизайн
- Яркий цветной дисплей с сенсорной панелью
- Время автономной работы до 40 часов за счет использования Li-Ion аккумулятора
- Встроенный GPS-приемник для привязки измерений к системе GPS-координат
- Тест частотной развертки для выбора оптимальной частоты
- Высокая точность измерений благодаря новой конструкции антенн
- Непрерывное отображение на дисплее поискового тока и глубины залегания одновременно на активных частотах
- Визуализация положения оси коммуникации по шкале «максимум» и стрелочной индикации «минимум» одновременно
- Функция «Компас» для отображения схемы расположения оси коммуникации
- Двойные частоты с указанием направления поискового сигнала для исключения случайного перехода на «чужую» коммуникацию
- Динамическая стрелочная индикация направления к месту повреждения изоляции на дисплее
- Ручная и автоматическая регулировка усиления принимаемого сигнала
Генератор «СЕБА» 15С
- Сверхкомпактный размер
- Яркий цветной дисплей с сенсорной панелью
- Широкий диапазон частот для решения сложных задач
- Наличие частот для трассировки линий связи, в том числе ВОЛС
- Максимальная мощность выходного сигнала 15 Вт
- Максимальное выходное напряжение 150 В
- Индикация величин выходного тока и напряжения
- Удобный визуальный контроль основных параметров
- Мультичастотный режим (одновременная передача двух частот)
- Автоматическое согласование импеданса
- Защита от перегрузки и короткого замыкания
- Увеличенная дальность трассировки
- Дистанционное управление работой генератора (опция)
Программное обеспечение
Специальное программное обеспечение, используемое в процессе проведения работ для сбора, систематизации и обмена данными имеет удобный пользовательский интерфейс, поддерживает ОС Android и может быть установлено на смартфон или планшетный компьютер.
НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ
Трассировка подземных трубопроводов и кабельных линий
- Поиск трасс подземных коммуникаций;
- Определение глубины залегания, направления и схемы расположения коммуникаций;
- Локализация трасс неметаллических трубопроводов с использованием зонда
Протоколирование и картографирование
- Привязка измерений на объекте обследования к системе GPS-координат;
- Систематизация и обмен данными в цифровом формате;
- Выгрузка подробных картографических отчетов в детализированной профессиональной форме;
- Нанесение трасс на карту;
- Создание точек интереса (POI)
Техническое обследование подземных инженерных сетей
- Идентификация целевой трассы по признаку «свой/чужой»;
- Поиск повреждений изоляционного покрытия стальных подземных газопроводов и нефтепроводов;
- Поиск несанкционированных врезок;
- Выбор кабеля из пучка, отбор жил в кабеле
ОБЛАСТИ ПРИМЕНЕНИЯ
- Газовая отрасль (газораспределение, магистральная транспортировки газа, добыча и переработка газа);
- Нефтяная отрасль (эксплуатация нефтепроводов и нефтепродуктопроводов, поиск несанкционированных врезок, обеспечение технологической и оперативно-производственной связи, добыча и переработка нефти);
- Водоснабжение и водоотведение (техническое обследование, строительство, ремонт, реконструкция трубопроводных сетей);
- Теплоснабжение и генерация тепла;
- Энергетика (магистральные и распределительные сети, генерация энергии, электрические транспортные сети);
- Связь (линии связи, в том числе ВОЛС, технологические сети связи);
- Инженерные изыскания (геологические и геодезические инженерные изыскания);
- Промышленная экспертиза;
- Промышленность (эксплуатация энергетических объектов, технологических трубопроводов);
- ГНБ (реконструкция, замена и строительство подземных коммуникаций, выполнение аварийных работ)
