Трассопоисковый комплекс «СЕБА» ТПК Т00-10 — многофункциональный прибор для поиска трасс подземных коммуникаций, измерения глубины залегания и определения схем их расположения с высокой комплексной производительностью. Функционал прибора позволяет выполнять множество задач, таких как локализация трасс подземных инженерных сетей, идентификация кабелей и трубопроводов по признаку «свой/чужой», обнаружение повреждений изоляционного покрытия и картографирование обследуемых подземных коммуникаций.

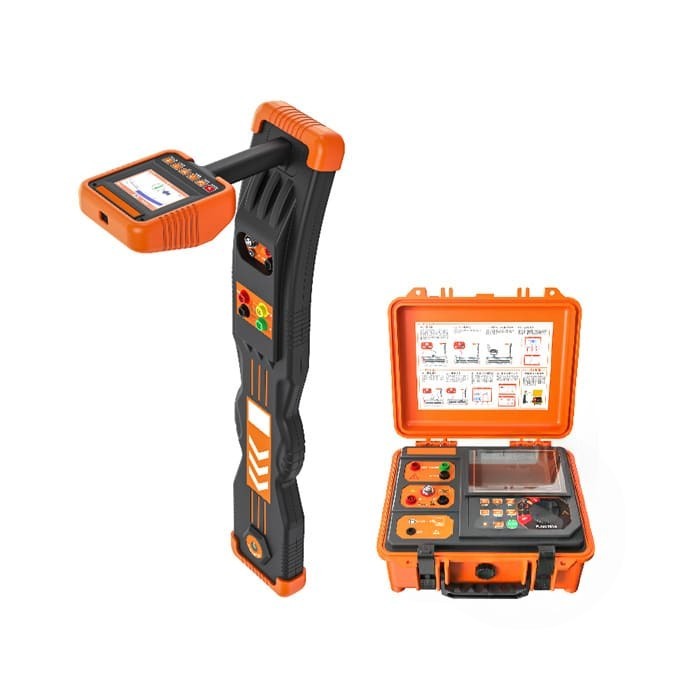

В комплект поставки трассопоискового комплекса «СЕБА» Т00-10 входит приемник «СЕБА» Т00 и генератор «СЕБА» 10.
Программное обеспечение
Специальное программное обеспечение, используемое в процессе проведения работ для сбора, систематизации и обмена данными имеет удобный пользовательский интерфейс, поддерживает ОС Android и может быть установлено на смартфон или планшетный компьютер.
Общие особенности трассоискателя
- Возможность использования смартфона или планшетного компьютера вместо внешнего GPS/ГЛОНАСС-модуля

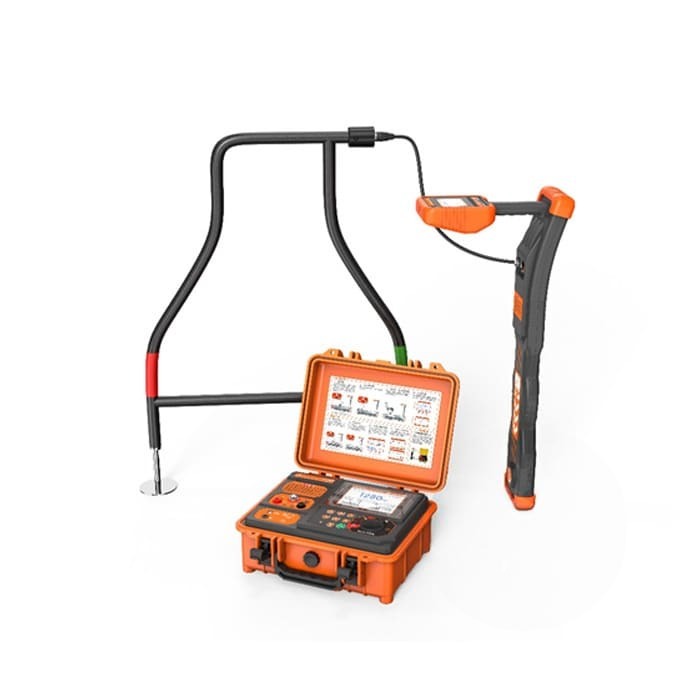

- Поиск повреждений изоляционного покрытия при помощи А-рамки или емкостного датчика контроля изоляции с удобной стрелочной индикацией и числовыми показателями напряжения и тока
- Возможность 10-ти кратного усиления сигнала А-рамки или емкостного датчика контроля изоляции
- 12 активных частот локации в диапазоне от 577 Гц до 201 кГц
- 3 частоты для поиска трассы без генератора
- 4 частоты для поиска повреждений изоляции в широком диапазоне с возможностью идентификации повреждений с высоким сопротивлением
- 4 частоты с направлением тока для идентификации трассы по признаку «свой/чужой»
- Поиск коммуникаций на глубине до 20 м и удалении до 10 км от места прямого подключения генератора при неискаженном сигнале
- Наличие мобильного приложения для протоколирования и картографирования
- Меню приемника и генератора на русском и английском языках
- Несколько режимов яркости подсветки дисплеев приемника и генератора
- Базовая комплектация включает индукционные клещи ⌀ 70 мм
- Встроенный мегаомметр (опционально)

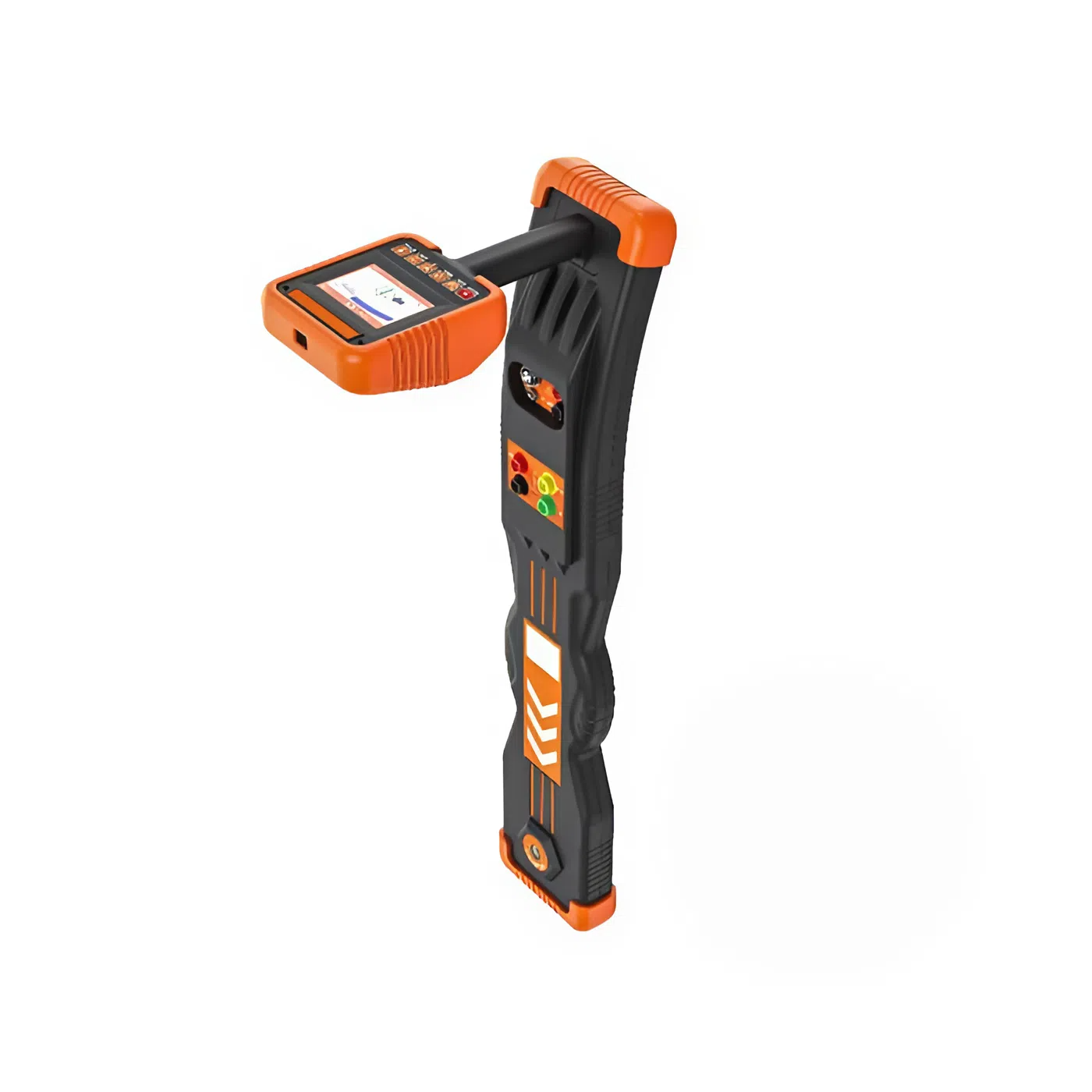

Приемник «СЕБА» Т00
- Удобный эргономичный корпус
- Яркий цветной дисплей
- Время автономной работы до 40 часов за счет использования Li-Ion аккумулятора
- Встроенный Bluetooth-модуль
- Встроенный фонарь для работы в темное время
- Тест частотной развертки для выбора оптимальной частоты
- 3 режима визуализации трассы для схематического отображения и проекции коммуникации на дисплее приемника (классический с компасом, вид-план, график сигнала)
- 3 режима локации (максимум, размытый максимум, минимум)
- Непрерывное отображение на дисплее поискового тока и глубины залегания одновременно на активных частотах
- Визуализация положения оси коммуникации по шкале «максимум» и стрелочной индикации «минимум» одновременно
- Динамическая стрелочная индикация направления к месту повреждения изоляции на дисплее
- Ручная и автоматическая регулировка усиления принимаемого сигнала
- Совместимость с разными моделями генераторов
Генератор «СЕБА» 10
- Легкий вес и компактный размер
- Максимальная мощность выходного сигнала 10 Вт
- Максимальное выходное напряжение 150 В
- Индикация величин выходного тока и напряжения
- Мультичастотный режим (одновременная передача двух частот)
- Автоматическое согласование импеданса
- Защита от перегрузки и короткого замыкания
НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ
Трассировка подземных трубопроводов и кабельных линий
- Поиск трасс подземных коммуникаций;
- Определение глубины залегания, направления и схемы расположения коммуникаций;
- Локализация трасс неметаллических трубопроводов с использованием зонда
Протоколирование и картографирование
- Привязка измерений на объекте обследования к системе GPS-координат;
- Систематизация и обмен данными в цифровом формате;
- Выгрузка подробных картографических отчетов в детализированной профессиональной форме;
- Нанесение трасс на карту;
- Создание точек интереса (POI)
Техническое обследование подземных инженерных сетей
- Идентификация целевой трассы по признаку «свой/чужой»;
- Поиск повреждений изоляционного покрытия стальных подземных газопроводов и нефтепроводов;
- Поиск несанкционированных врезок;
- Выбор кабеля из пучка, отбор жил в кабеле
ОБЛАСТИ ПРИМЕНЕНИЯ
- Газовая отрасль (газораспределение, магистральная транспортировки газа, добыча и переработка газа);
- Нефтяная отрасль (эксплуатация нефтепроводов и нефтепродуктопроводов, поиск несанкционированных врезок, обеспечение технологической и оперативно-производственной связи, добыча и переработка нефти);
- Водоснабжение и водоотведение (техническое обследование, строительство, ремонт, реконструкция трубопроводных сетей);
- Теплоснабжение и генерация тепла;
- Энергетика (магистральные и распределительные сети, генерация энергии, электрические транспортные сети);
- Связь (линии связи, в том числе ВОЛС, технологические сети связи);
- Инженерные изыскания (геологические и геодезические инженерные изыскания);
- Промышленная экспертиза;
- Промышленность (эксплуатация энергетических объектов, технологических трубопроводов);
- ГНБ (реконструкция, замена и строительство подземных коммуникаций, выполнение аварийных работ)
