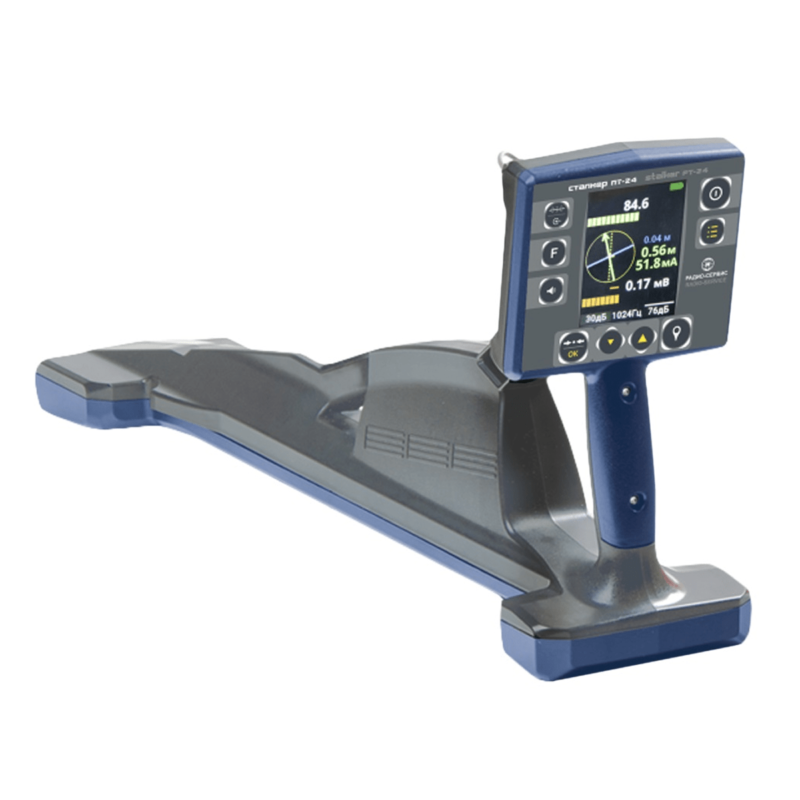

Назначение поискового приемника Сталкер ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)
Приёмник совместно с генераторами ГТ-75, ГТ-15, ГТ-15(LFP), ГТ-80 (LFP) обеспечивает определение планового положения кабельных линий и металлических трубопроводов (коммуникации) с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты от генератора. Приёмник без применения генератора обеспечивает поиск коммуникаций, поиск мест повреждения, поиск мест замыканий и т.п. в зависимости от используемой рабочей частоты.
Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) имеет:
- встроенный GPS/ГЛОНАСС модуль
- облегченную конструкцию (вес 1,9 кг.)
- увеличенный яркий цветной дисплей
- увеличенное время работы до 20 часов от Li-Ion аккумуляторов
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
-
- Первая с протекающим током от генератора.
- Вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб).
-
Шкалы «максимума» и «минимума»;
-
Глубины залегания и силы тока коммуникации на всех активных частотах;
-
Полярность сигнала — в месте повреждения изоляции происходит смена знака «+» на «-»;
-
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Особенности поискового приемника Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)
В режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
