Назначение

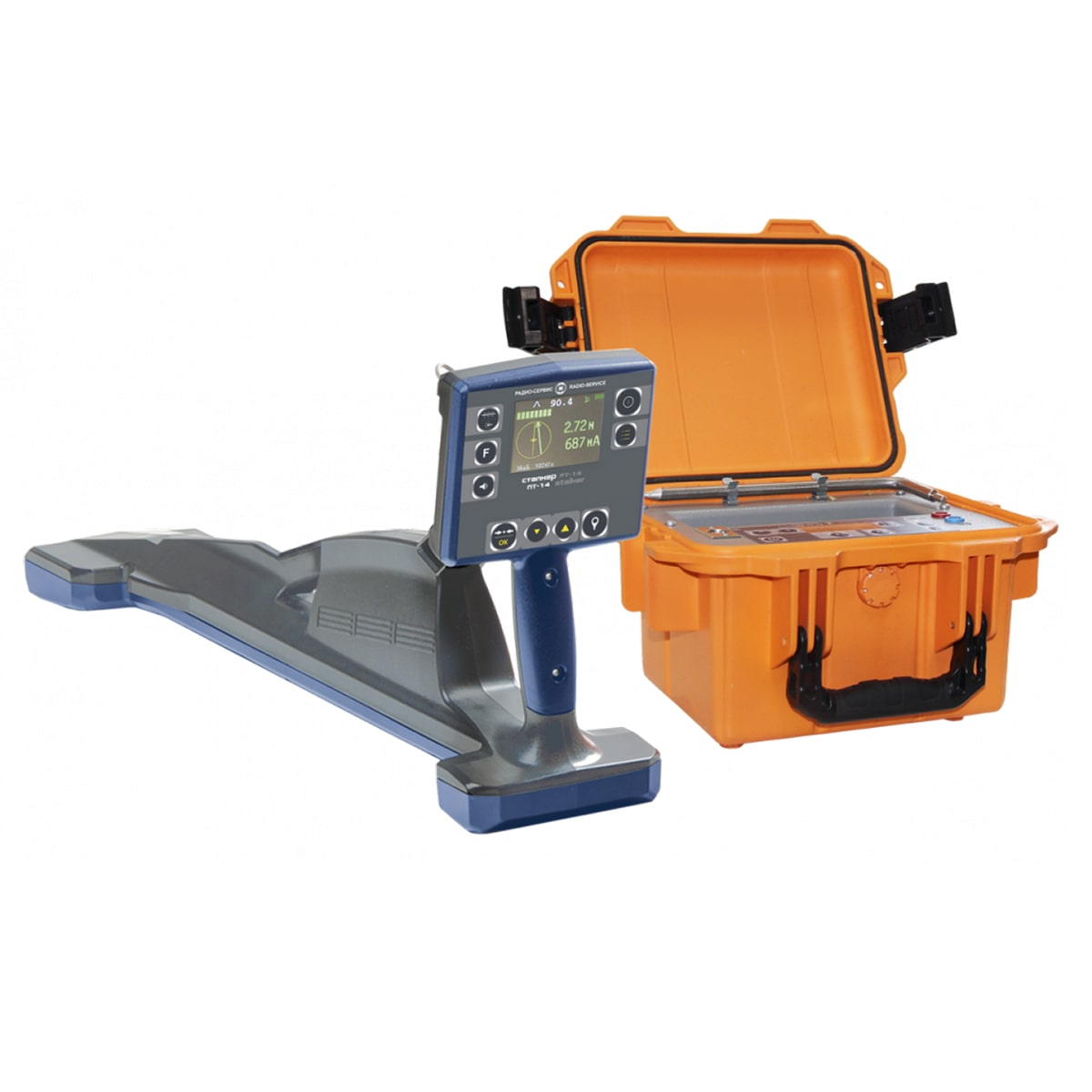

Трассоискатель (трассодефектоискатель, кабелеискатель) «Сталкер 15-14» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14 (Li-lon) с GPS/Глонасс.
Общие особенности трассоискателя «Сталкер 15-14 с GPS/ГЛОНАСС модулем»:
- Функция «Компас» — схематическое отображение коммуникаций на дисплее приемника;
- Встроенный с GPS/ГЛОНАСС модуль
- GPS — выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
- Легкий и компактный генератор ГТ-15.
- Меню приемника ПТ-14 на русском и английском языках.
Особенности приемника ПТ-14 (Li-lon) с GPS/Глонасс.
- облегченная конструкция (вес 1,7 кг.)
- яркий цветной дисплей
- увеличенное время работы до 14 часов от Li-Ion аккумуляторов
- непрерывное отображение на дисплее всех необходимых параметров
- функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
- шкалы максимума и минимума
- глубины залегания и силы тока коммуникации на всех активных частотах
- шкала зонд — для определения мест повреждений
- полярность сигнала — в месте повреждения изоляции
- происходит смена знака «+» на «-»
- функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
- режим острый максимум
- встроенный GPS/ГЛОНАСС модуль (для приемника ПТ-14 (Li-lon) с GPS/ Глонасс)
Запись в память приемника ПТ-14 (Li-lon) с GPS/Глонасс.
- уровня сигналов с магнитных антенн и по входу ЗОНД
- направления к коммуникации
- показания глубины залегания коммуникации и величины тока в ней
- направления поискового тока
- относительной полярности разности потенциалов по входу «ЗОНД»
- фазы сигнала по входу «ТРАССА»
- рабочих частот
- местные дата и время в момент снятия показаний по информации GPS
- координат места снятия показаний по информации GPS

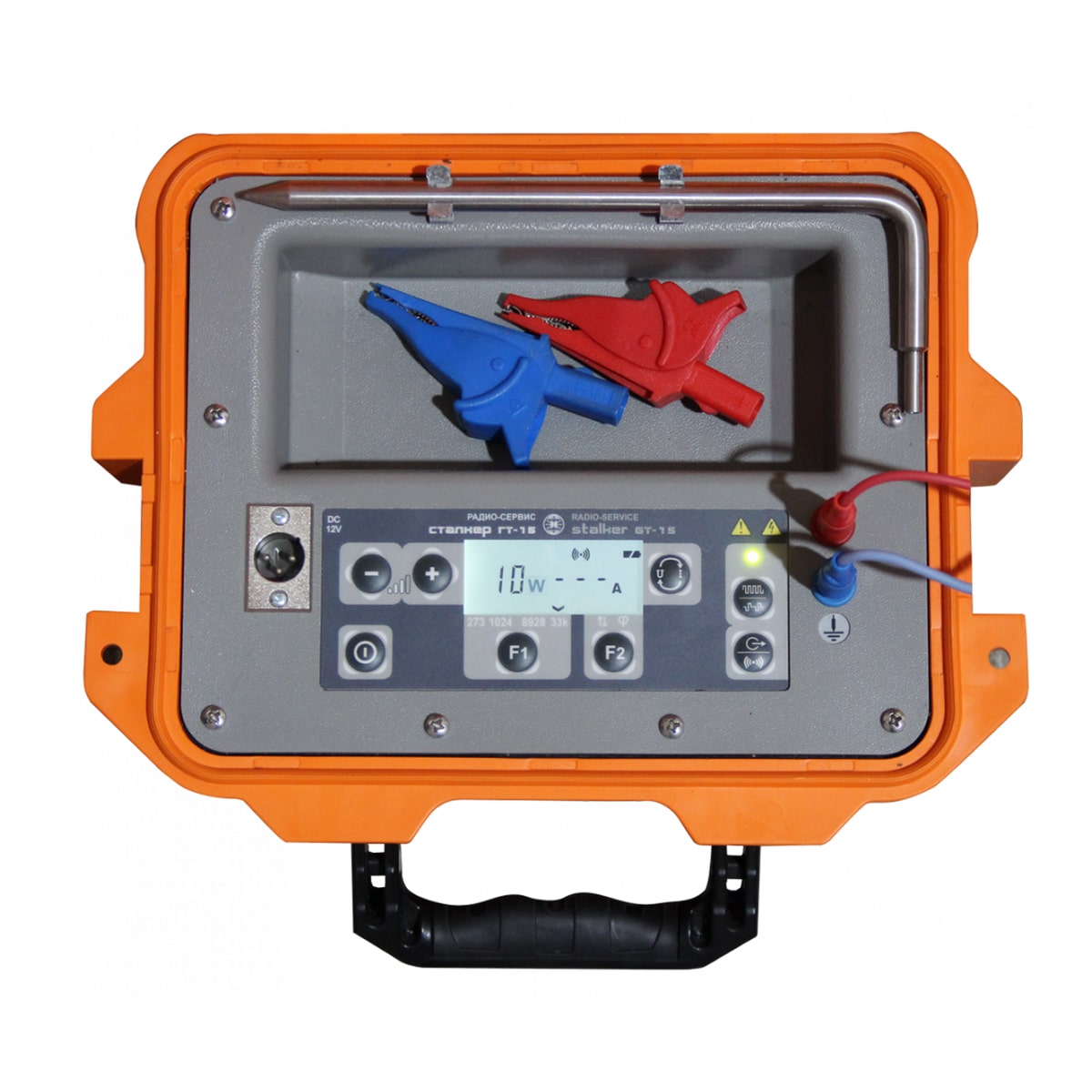

Особенности генератора ГТ-15
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
