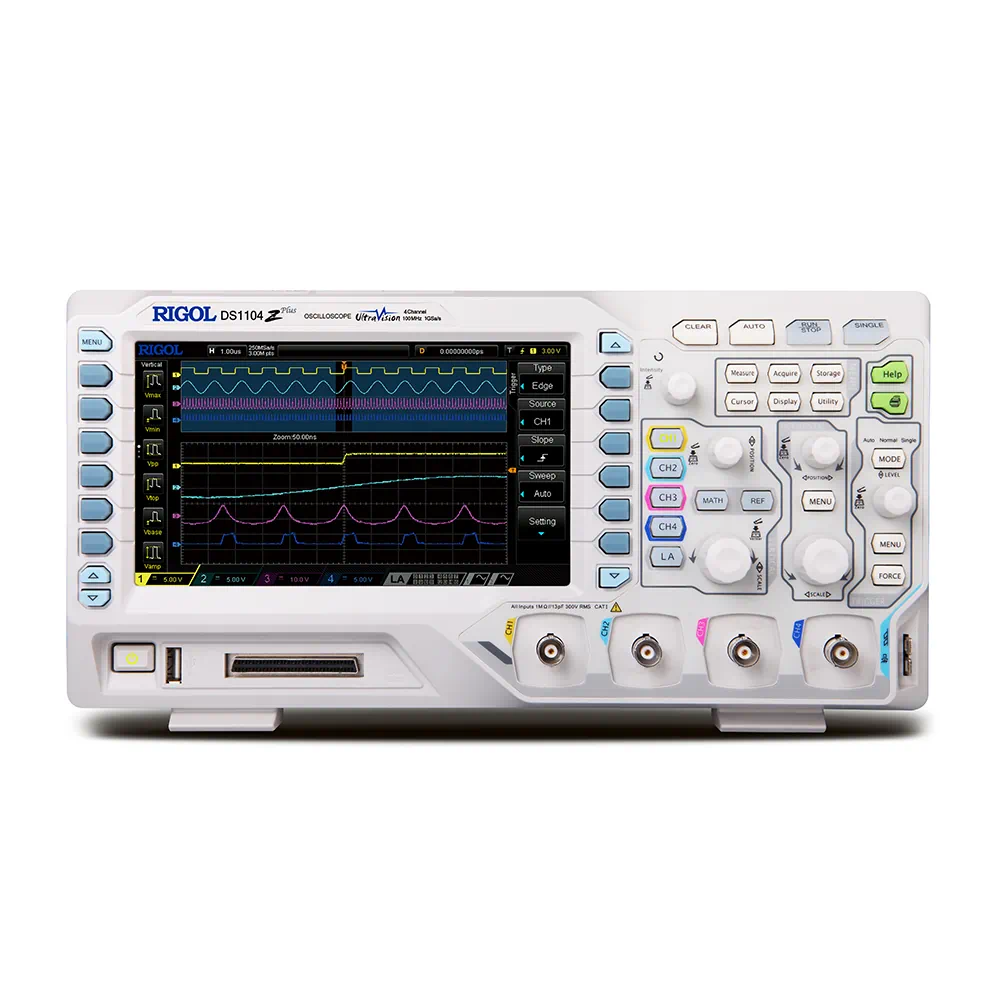

Цифровой осциллограф DS1104Z‑S Plus

Полоса пропускания: до 100 МГц
Частота дискретизации на канал: 1 ГГц
Кол-во каналов: 4 аналоговых + 16 цифровых (опция)
Встроенный генератор сигналов: 2 канала, 25 МГц

Наличие	под заказ, поставка от 10 дней
Производитель	RIGOL
Гарантия	12 месяцев

[Голосов: 0 Рейтинг: 0]

Добавить в Избранное

Смотреть все Осциллографы RIGOL

Напечатать страницу

Описание

DS1104Z-S Plus — это 4-х канальный цифровой запоминающий осциллограф c полосой пропускания 100 МГц , максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/cек и с максимальной скоростью запоминания до 30 000 осциллограмм в секунду и с глубиной памяти 24 М точек ( 6М точек на канал). В конструкцию прибора аппаратно встроен задающий 2- х канальный генератор сигналов с полосой 100 мГц — 25 МГц, установлен новейший АЦП с разрешением 12 бит. Является обновленным вариантом исполнения модели прибора RIGOL DS1104Z-S.

DS1104Z-S Plus модель цифрового осциллографа реального времени с большим LCD экраном высокого разрешения размером 7 дюймов существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения и системы автомобильной радиолокации.

Традиционные достоинства осциллографов торговой марки «RIGOL», такие как, компактный дизайн, малые габариты, большое количество встроенных функций для измерения параметров сигналов, присутствуют и в модели RIGOL DS1104Z-S Plus.

Для осциллографа Rigol DS1104Z-S Plus предусмотрена возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.

В осциллографе RIGOL DS1104Z-S Plus опционально доступен 16-ти канальный пробник для исследования логических цифровых сигналов. Таким образом этот прибор может быть использован для проектирования и отладки схем со смешанными сигналами.

Эта возможность может быть реализована только с помощью приобретения специальной аппаратной опции — «MSO Upgrade», представляющей собой специальный пробник RIGOL RPL1116.

Основные технические характеристики

Полоса пропускания (аналоговая) до 100 МГц
Инновационная технология отображения сигнала — Ultra Vision
Вертикальный АЦП — разрешение 12 бит
Частота дискретизации 1 Гвыб/с (1 канал), 500 Мвыб /с (2 канала), 250 Мвыб /с (3 или 4 канала)
Опционально, частота дискретизации цифровых каналов; 1 Гвыб/с (8 каналов), 500 Мвыб /с (16 каналов)
Скорость захвата — 30 000 осц/с (опционально — 60 000 осц/с)
Функции записи, воспроизведения, постоянно открытой записи, анализ в реальном времени
Длина записи — 6М точек на канал
7-ми дюймовый дисплей WVGA (800*480) TFT LCD,
Количество функций запуска 15, включая множество видов протокольного триггера
Разъемы стандартной комплектации: USB Device, USB Host, LAN
Соответствие стандартам LXI-C приборов
Встроенный генератор — 2 канала с частотой от 100 мГц до 25 МГц

Характеристики

Параметр		Значение
Полоса пропускания		100 MГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса		цифровые каналы (опция): 10 нс
Регистрация	Режим	Обычный
		Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы — опция)
		Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
		Высокое разрешение 12 бит
	Максимальная дискретизация (реальное время)	Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек — 2 канала, 250 Мвыб/сек — 4 канала)
	Максимальная дискретизация (реальное время)	Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	Аналоговые каналы: 1 MΩ±1% \|\| 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% \|\| 8 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов)
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с….500 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит
	Аналоговые каналы
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел)
	Полоса пропускания для аналогового периодического сигнала	DC ~ 100 МГц
	Полоса пропускания для однократного сигнала	DC ~ 100 МГц
	Ограничение полосы пропускания	20 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤3,5 нс (типичное)
	Погрешность коэффициент усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
	Цифровые каналы (опция MSO Upgrade)
	Пороги	1 группа из 8 каналов, настраиваемые
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Диапазон значений порогов	±15 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Максимальный динамический диапазон	±10 В + значение порога
	Минимальный размах напряжения	500 мВп-п
	Вертикальное разрешение	1 бит
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Отображение в режиме БПФ	полное окно, половина окна
	Масштаб для FFT окна	dB/dBm, Vrms
	Фильтр	ФНЧ, ФВЧ, полосовой, режекторный
	Количество шин для декодирования	2
	Декодирование	Parallel, RS-232/UART, I²C, SPI
СИСТЕМА ЗАПУСКА
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Режим запуска		Авто, обычный, одиночный
Фильтрация		Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска		16 нс ~ 10 с
Чувствительность триггера		1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту		нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	8 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок	8 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна (время)	8 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	16 нс ~ 10 с
	Номер фронта	1 ~ 65535
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, <>
Скорость нарастания	Условие запуска	8 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт	480P, 576P HDTV
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, <>, ><
	Длительность задержки	8 нс ~ 10 с
Запуск по истечении времени	Фронт	нарастающий, спадающий, нарастающий&спадающий
Запуск по истечении времени	Установка времени	16 нс ~ 10 с
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, <>
	Длительность	8 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт	нарастающий, спадающий
	Установка	H, L
	Время установки	8 нс ~ 1 с
	Время удержания	8 нс ~ 1 с
RS-232/UART запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Скорость	2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская
	Разрядность	5 бит, 6 бит, 7 бит, 8 бит
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	от 0 до 127, от 0 до 255, от 0 до 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut, CS
	Значение удержания	16 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
Параметр		Значение
ГЕНЕРАТОР
Количесто каналов		2
Частота дискретизации		200 Мвыб/сек
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы		Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус	Диапазон частот	0,1 Гц ~ 25 МГц
	Нелинейность АЧХ	0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Общие гармонические искажения	1%
	Отношение сигнал/шум	40 дБ
Меандр/Импульс	Диапазон частот	Меандр: 0,1 Гц ~ 15 МГц Импульс: 0,1 Гц ~ 1 МГц
	Время нарастания/спада	<15 нс
	Выброс	<5%
	Коэффициент заполнения	Меандр: 50% Импульс:10% ~90%
	Разрешение (коэффициент заполнения)	1% до 10 нс (что больше)
	Минимальный длительность импульса	20 нс
	Разрешение (длительность импульса)	10 нс или 5 бит (что больше)
	Джиттер	500 пс
Треугольный	Диапазон частот	0,1 Гц ~ 100 кГц
	Линейность	1%
	Симметрия	0% ~100%
Шумовой	Полоса	25 МГц
Пользовательские формы	Диапазон частот	0,1 Гц ~ 1 МГц
Произвольная форма	Диапазон частот	0,1 Гц ~ 10 МГц
Произвольная форма	Глубина записи	2 ~ 16 К точек
Частота	Точность	100 ppm (<10 кГц); 50 ppm (>10 кГц)
Частота	Разрешение	0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон	20 мВпик-пик ~ 5 Впик-пик (высокий импеданс); 10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
	Точность	2% (1 кГц)
	Разрешение	100 мкВ или 3 бит (что больше)
Смещениепостоянной составляющей	Диапазон	±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
	Точность	2% (1 кГц)
	Разрешение	100 мкВ или 3 бит (что больше)
Модуляция		АМ, ЧМ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип дисплея		диагональ 7” , ЖК, TFT матрица
Разрешение дисплея		800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов		16 000 000 цветов (24 бит)
Послесвечение		мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
Тип отображения		векторный, точками
Выход для компенсации пробника
Выходное напряжение (типичное)		амплитуда 3 Вп-п
Частота (типичное)		Меандр 1 кГц
Интерфейс

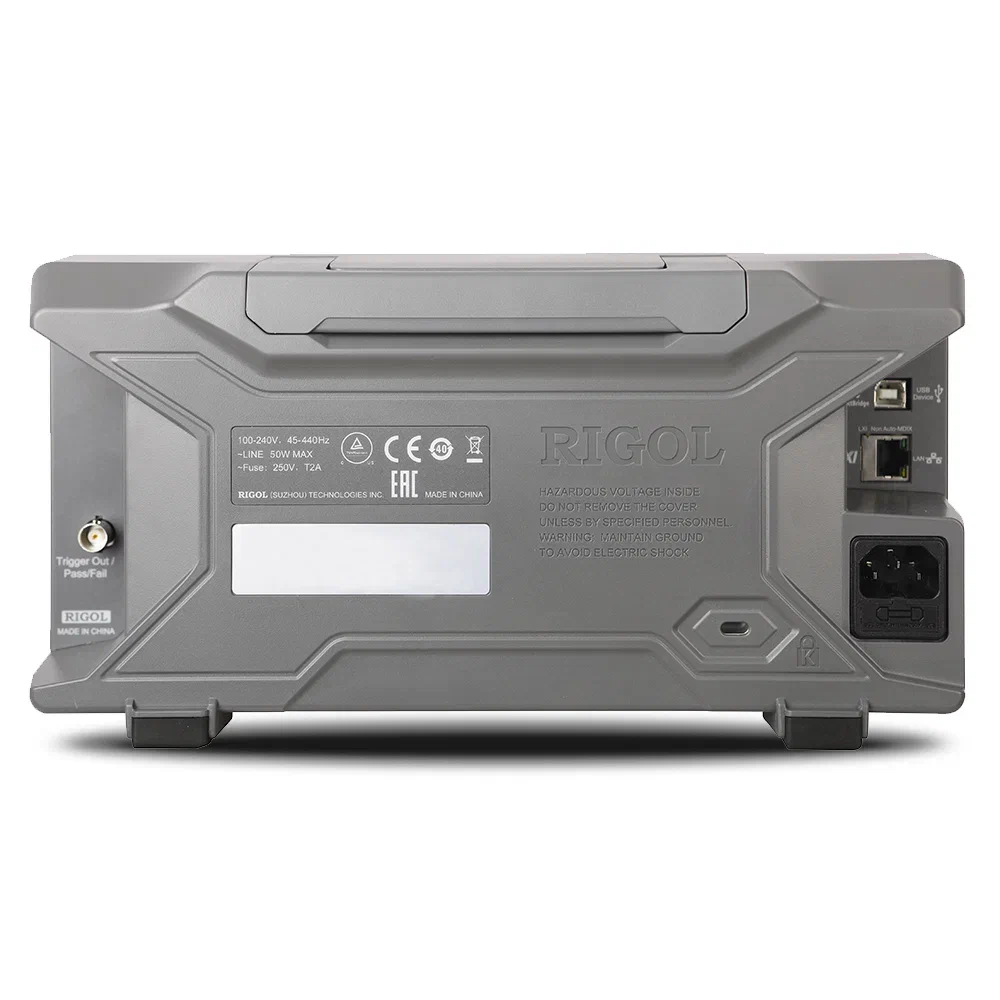

Стандартный		USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
Питание
Напряжение		100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность		<50 Вт
Предохранитель		2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры		323,1 мм × 160,8 мм × 122,4 мм (ШВГ)
Вес		Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)

Комплектация

Осциллограф
Осциллографические щупы – 4 шт. пассивных (150 МГц)
Сетевой кабель
USB кабель для подключения к ПК
Краткое руководство по эксплуатации

Документация

Руководство пользователя
