Описание

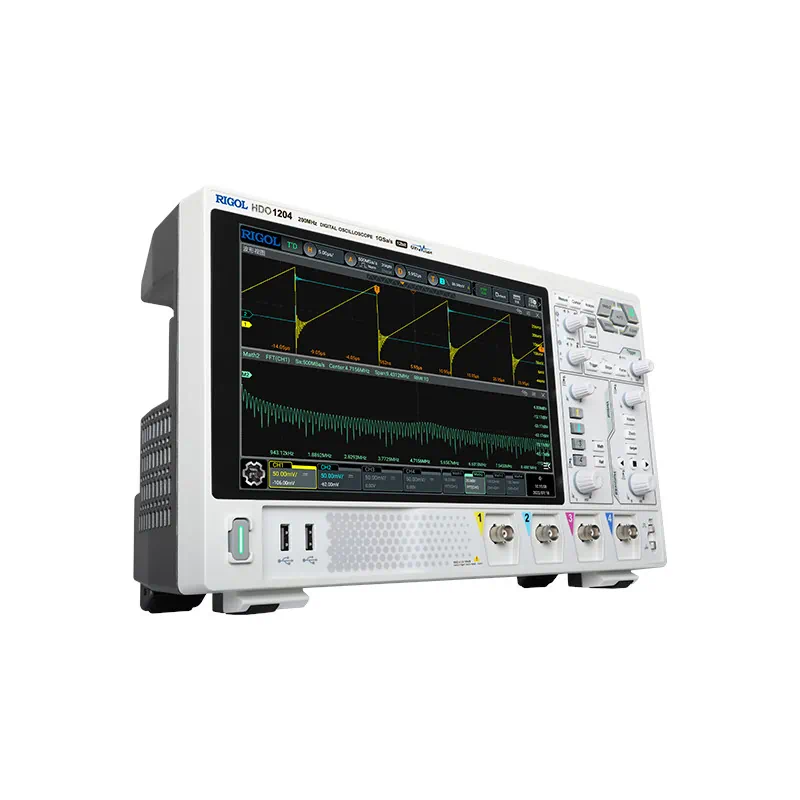

Цифровой осциллограф RIGOL DHO1204U – упрощенная версия старшей модели в линейке лабораторных приборов семейства UltraVision III, построенная на основе чипсета Centaurus и оборудованная 4 аналоговыми каналами с полосой пропускания 200 МГц и отдельным входом синхронизации.
Прибор снабжен 12-битным АЦП и поддерживает несколько режимов отображения сигнала и сбора данных с разными вариантами усреднения, в том числе High Resolution, позволяя получать осциллограммы с разрешением 14 или 16 бит, в зависимости от выбранных настроек.
Стоимость модели «U» понижена, по сравнению с базовой модификацией, за счет снижения аппаратной скорости захвата и уменьшения глубины памяти, при сохранении всех основных функций и режимов.
Особенности
С целью повышения скорости захвата сигналов оборудование поддерживает технологию сегментирования памяти в режиме UltraAcquire, который позволяет сохранять до 500 000 осц./с. В зависимости от выбранного способа визуализации, сегменты сигнала могут накладываться на предыдущую осциллограмму либо располагаться рядом друг с другом, каскадом, мозаикой или в ступенчатом виде, повышая наглядность анализа.
Цифровой осциллограф оснащен встроенным цифровым вольтметром и частотомером. На аппаратном уровне реализуется запись и воспроизведение осциллограмм в реальном времени, обнаружение пиков, автоматические и курсорные измерения, декодирование шин и математическая обработка данных. Стандартная глубина памяти на 25M точек в одноканальном режиме может быть опционально увеличена в два раза.
Преимущества

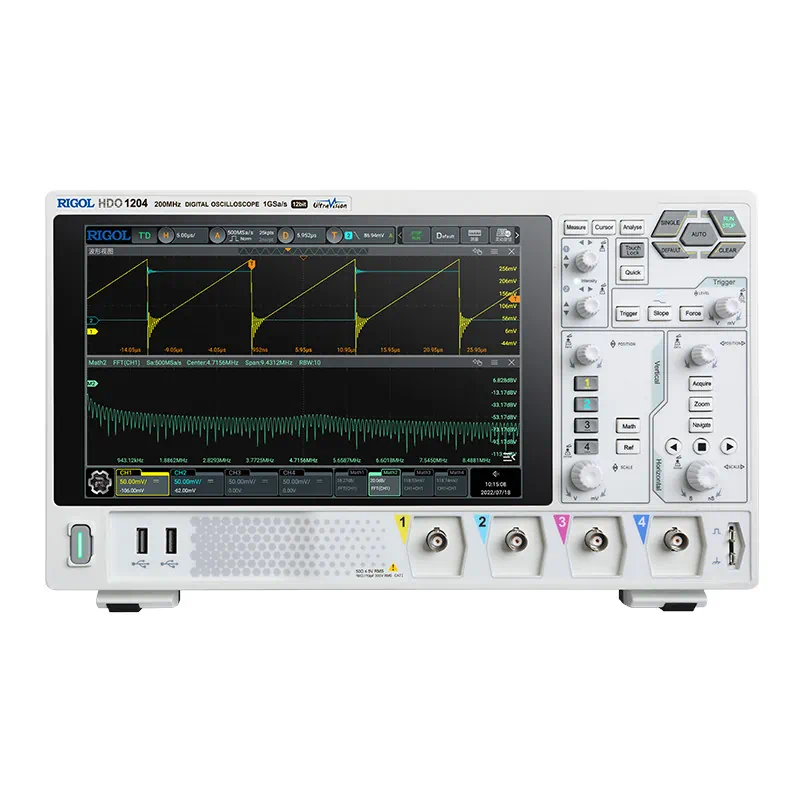

- Наглядность и информативность – осциллограф снабжен цветным сенсорным дисплеем высокого разрешения с диагональю 10.1», который способен работать в многооконном режиме, позволяя визуально отслеживать широкий перечень параметров без каких-либо переключений.

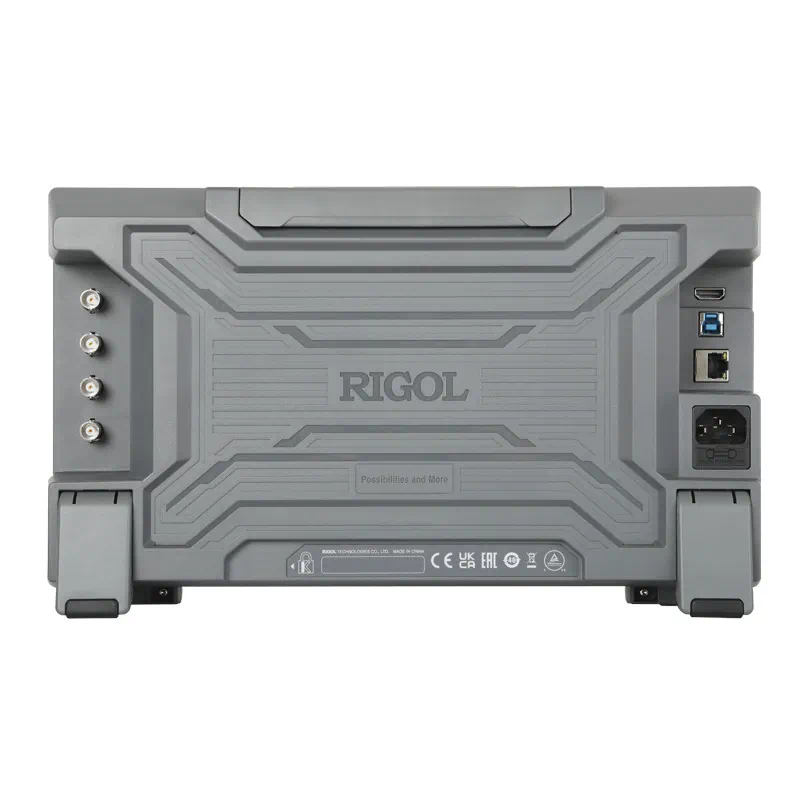

- Расширенные коммуникационные возможности – помимо интерфейсов LAN и USB, используемых для реализации дистанционного управления при подключении к ПК, и выхода HDMI, обеспечивающего трансляцию изображения с экрана прибора на внешний дисплей или проектор, прибор снабжен двумя портами USB3.0 Host на передней панели, что позволяет подключать одновременно съемное устройство для переноса данных и компьютерную мышь, повышая гибкость и комфортность управления.
- Высокий эксплуатационный ресурс – поворотно-нажимные ручки энкодеров, используемые для тонких плавных регулировок, благодаря реализации фотоэлектрического метода преобразования не подвержены физическому износу, сохраняя свои функции на протяжении всего срока службы прибора.
