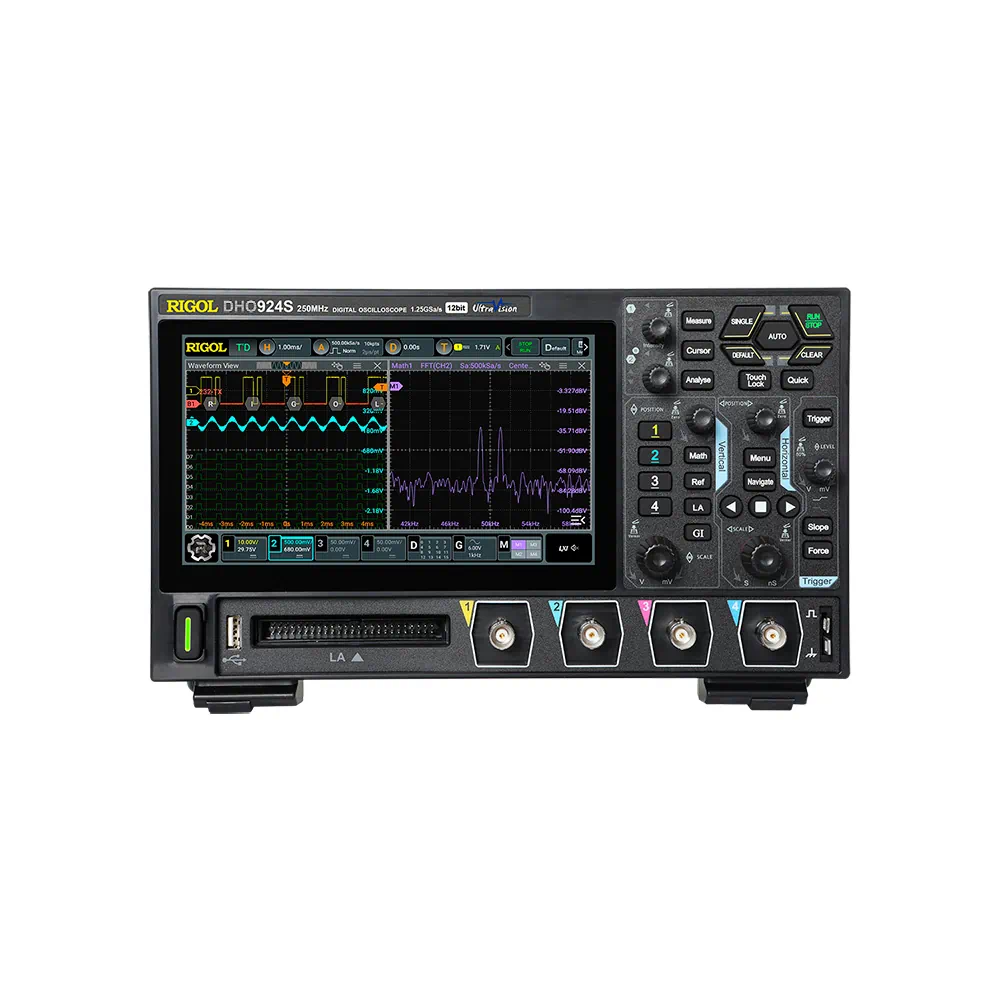

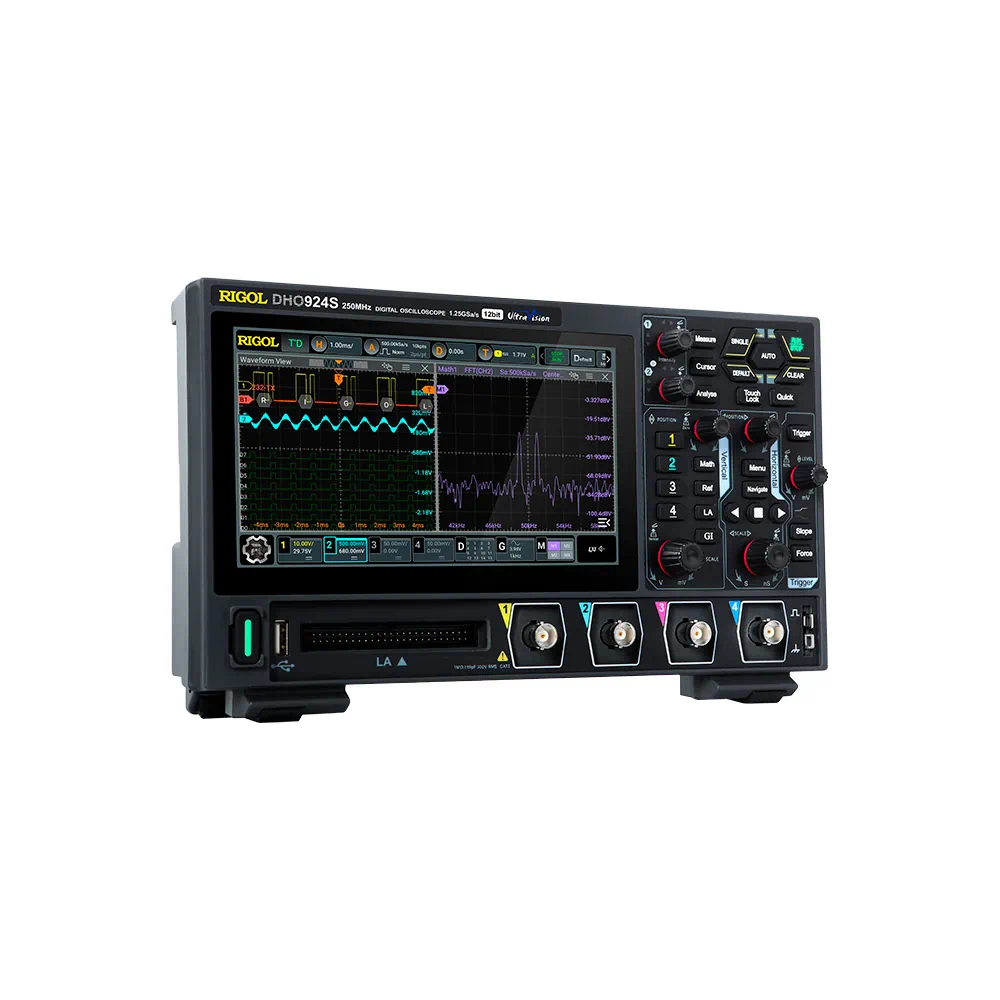

Цифровой осциллограф высокого разрешения DHO924S

Полоса пропускания: до 250 МГц
Частота дискретизации на канал: 1.25 ГГц
Кол-во каналов: 4 аналоговых + 16 цифровых (опция)

Наличие	под заказ, поставка от 10 дней
Производитель	RIGOL
Гарантия	12 месяцев

[Голосов: 0 Рейтинг: 0]

Добавить в Избранное

Смотреть все Осциллографы RIGOL

Напечатать страницу

Описание

DHO924S — цифровой, 4-х канальный (+16 цифровых каналов, опция), малошумящий, многофункциональный осциллограф реального времени с АЦП-12 бит, бюджетного ценового класса, с полосой пропускания до 250 МГц! (впервые для экономичных приборов), со встроенным одно-канальным AFG-генератором сигналов с полосой до 25 МГц, с цветным сенсорным экраном (диагональ 7″, 1024×600 точек), в удобном компактном корпусе.

Пользовательский функционал осциллографа DHO924S обеспечивает специалисту измерительные возможности сразу нескольких приборов:

запоминающего цифрового осциллографа реального времени с высоким разрешением
16-ти канального логического анализатора (опция)
анализатора сигналов цифровых протоколов передачи данных
генератора сигналов специальной формы (AFG-гgenerator)
измерителя АЧХ на основе диаграмм Боде

Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения DHO924S, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.

Преимущества

сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране
возможность фиксации и захвата слабых по уровню входных сигналов
вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее чем у 8-ми битных приборов
цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени
интегрирует функцию AFG, анализ графика Боде, гистограммы, анализ цифрового сигнала
функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала
емкостный цветной мультисенсорный экран с диагональю 7″ (разрешение 1024×600 точек)
совершенно новая гибкая ручка обеспечивает удобство использования

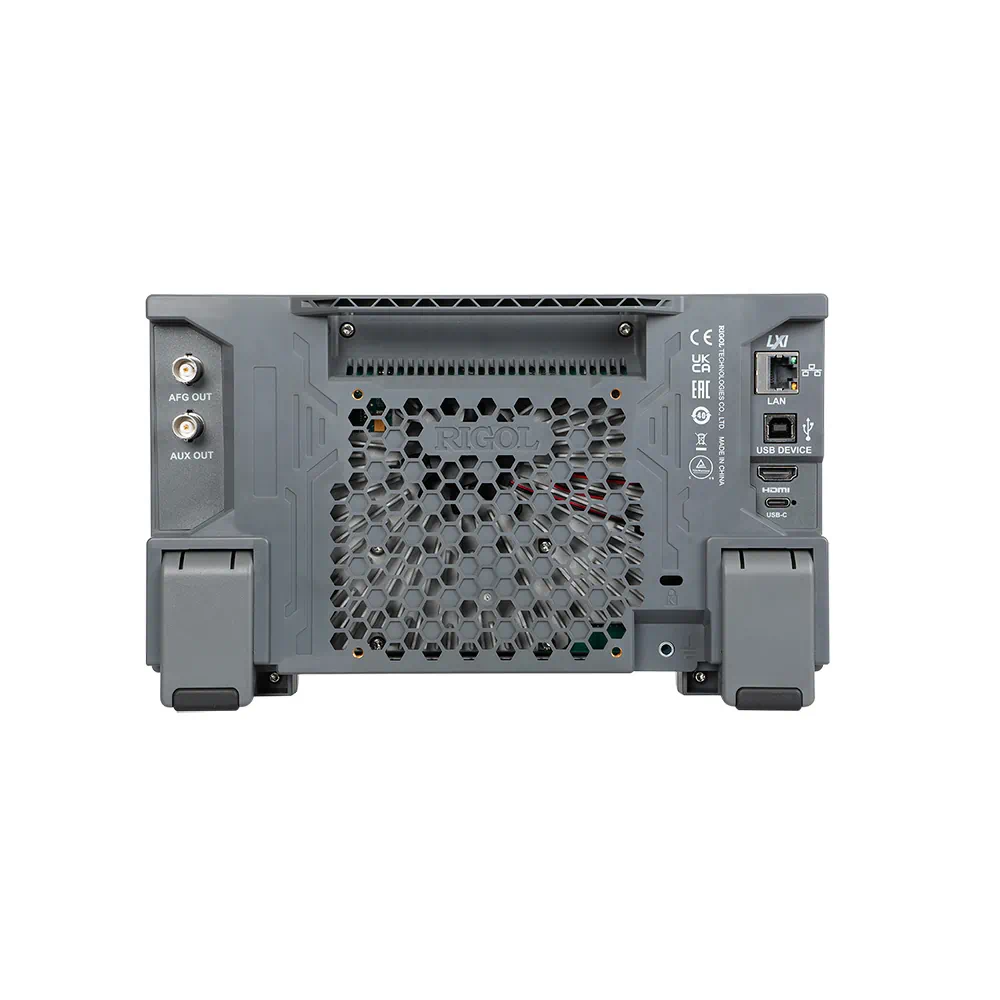

интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии
новый и изысканный промышленный дизайн, простота в эксплуатации
уникальное онлайн-обновление
возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов)
поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера

Функциональные особенности

4 аналоговых входных канала;
максимальная полоса пропускания аналоговых каналов: до 250 МГц
16 цифровых каналов (опция, доступна только вместе с пробником PLA2216)
вертикальное разрешение (аналоговые каналы) — 12 бит
вертикальное разрешение (цифровые каналы) — 1 бит
время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 1,4 нс
минимальная длительность фиксируемого импульса на цифровых каналах — 5 нс
максимальная частота дискретизации в реальном времени 1,25 Гвыб/с (при работе 1-го канала)
максимальная глубина памяти 50 М точек (при работе 1-го канала, 25 М точек для 2-х каналов, 10 М точек — для 4-х каналов)
диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел
максимальная скорость захвата (в режиме UltraAcquire) — 1 000 000 осциллограмм в секунду
максимальная скорость захвата (в режиме векторный режим) — 300 000 осциллограмм в секунду
анализ осциллограмм: до 500 000 кадров
расширенная синхронизация: 16 типов, штатно
декодирование протоколов: 6 типов штатно
41 тип автоизмерений
математические функции
статистика
функция БПФ
встроенный вольтметр
встроенный частотомер
встроенный генератор сигналов специальной формы, 1 канал, полос 25 МГц, частота дискретизации 156 Мвыб/сек
интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI
дисплей: диагональ 7″, цветной, сенсорный, 1024 х 600 пикселей
вес: 1,8 кг
размеры: 266 x 162 x 78 мм

Характеристики

Технические характеристики цифрового осциллографа высокого разрешения DHO924S

Параметр		Значение
Осциллограф
Полоса пропускания		250 МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса		Цифровые каналы (опция): 5 нс
Регистрация
Режим		Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осциллограмм в секунду
Максимальная дискретизация (реальное время)		Аналоговые каналы: 1,25 Гвыб/сек (625 Мвыб/сек — 2 канала, 312,5 Мвыб/сек — 4 канала)
Параметры вертикальной системы
Связь по входу		Открытый, закрытый, земля
Входной импеданс		Аналоговые каналы: 1 MОм±1% \|\| 15 пФ ±3 пФ Цифровые каналы (опция): около 101 КОм \|\| 8 пФ
Учет ослабления пробников		0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Максимальное входное напряжение		Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п
Вертикальное разрешение		Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит
Аналоговые каналы
Вертикальное отклонение		200 мкВ/дел ~ 10 В/дел
Диапазон смещения		±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2,75 В/дел) ±100 В (2,75 В/дел ~ 10 В/дел)
Динамический диапазон		±4 дел (12 бит)
Ограничение полосы пропускания		20 МГц, полный диапазон
Время нарастания		≤1,4 нс (типичное)
Погрешность коэффициента усиления		≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное)
Погрешность смещения		≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами		≥100:1
Цифровые каналы (опция)
Пороги		2 группы (D0 ~ D7, D8 ~ D15)
Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Диапазон значений порогов		±15 В с шагом 10 мВ
Погрешность установки порога		±(100 мВ + 3% от установленного значения)
Макс. динамический диапазон		±10 В + значение порога
Мин. размах напряжения		500 мВп-п
Параметры горизонтальной системы
Скорость захвата осциллограмм		30000 осциллограмм в секунду в векторном режиме 1000000 осциллограмм в секунду в режиме UltraAcquire
Интерполяция		(sin x)/x
Глубина записи		50 М точек (25 М точек — 2 канала, 10 М точек — 4 канала)
Коэффициент развертки		2 нс/дел ~ 500 с/дел, точная
Погрешность временной баз		≤±25 ppm ± 5 ppm/год
Максимальная задержка		Пред-запуск: -5 дел Пост-запуск: 1 с или 100 дел (что больше)
Режимы		Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
Измерения
Курсорные измерения	Количество курсоров	2 пары XY курсоров
	Режимы	Ручной (ΔY, ΔX, 1/ΔX) Отслеживания Автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические измерения	Количество автоизмерений	41 тип с отображением 10 одновременно
	Источник	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
	Окно измерений	Основное, ZOOM
	Режим «Все измерения»	Отображение 33 измерений (вертикальные и горизонтальные)
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции
Количество отображаемых одновременно		4
Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация		Поддерживается в математических операциях, в том числе БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	Полный дисплей, половина дисплея
	Поиск пиков	Максимально 15 пиков
Поиск и навигация
Тип		Фронт, импульс
Отображение		Таблица событий с сохранением во внутреннюю память или USB-носитель
Источник		Любой аналоговый канал
Типы		Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.
Анализ осциллограмм
Pass / Fail	Источник	Аналоговые каналы (CH1 ~ CH4)
Запись осциллограмм	Анализ	Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; Возможность вычисления, измерения и декодирования воспроизводимых сигналов
	Источник	Аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	Аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	Горизонтальные, вертикальные, измерение
	Измерение	Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale
	Режим	Во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация	Источник	Аналоговые каналы (CH1 ~ CH4)
	Темы	Температура, интенсивность
	Режим	Во всех режимах
Декодирование
Стандартно		Параллельно, RS232/UART, I²C, SPI, LIN, CAN
Система запуска
Источник запуска		Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Режим запуска		Авто, обычный, одиночный
Тип связи		AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)
Шумовая режекция		Вкл / Выкл
Блокировка уровня запуска		8 нс ~ 10 с
Полоса запуска		Аналоговая полоса осциллографа
Чувствительность триггера		Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
Диапазон уровня запуска		±4,5 делений от центра экрана
Типы запуска		Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Запуск по фронту	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса	Условие запуска	Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, =
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	Положительная или отрицательная полярность: >, <, внутри диапазона <>
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	Прохождение через заданный уровень
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	Нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	Нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по N фронту	Тип фронта	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232/UART запуск	Условие запуска	Start, Error, Check Error, Data
	Скорость	До 20 Мбит/сек
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск	Условие запуска	Начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	До 5 Мбит/сек
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	До 20 Мбит/сек
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Диаграммы Боде
Начальная частота		10 Гц…24,99 МГц
Конечная частота		100 Гц…24,99 МГц
Точки/Декады		10…300 МГц
Выходная амплитуда		20 мВ…5 В
Генератор
Количесто каналов		1
Частота дискретизации		156 Мвыб/сек
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		Синус, меандр, треугольный, шумовой, постоянный ток DC
Произвольная форма		поддерживается
Синус	Диапазон частот	2 мГц ~ 25 МГц
	Нелинейность АЧХ	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Общие гармонические искажения	1%
	Отношение сигнал/шум	40 дБ
Меандр/Импульс	Диапазон частот	Меандр: 2 мГц ~ 15 МГц
	Время нарастания / спада	<15 нс
	Выброс	<5%
	Коэффициент заполнения	1% ~99%
	Джиттер	500 пс
Треугольный	Диапазон частот	2 мГц ~ 100 кГц
	Линейность	1%
	Симметрия	0% ~100%
Шумовой	Полоса	25 МГц
Произвольная форма	Диапазон частот	2 мГц ~ 10 МГц
	Глубина записи	2 ~ 16 К точек
Частота	Точность	100 ppm
	Разрешение	0,1 Гц или 4 бит (что больше)
Амплитуда	Диапазон	2 мВ ~ 10 В (≤ 10 МГц) 2 мВ ~ 5 В (> 10 МГц)
	Точность	±(2% от установленного значения + 1 мВ) (частота = 1 кГц)
	Разрешение	100 мкВ или 3 бит (что больше)
Смещение постоянной составляющей	Диапазон	-5 В ~ 5 В
	Точность	±(2% от установленного значения + 5 мВ + 0,5% амплитуды)
	Разрешение	100 мкВ или 3 бит (что больше)
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Источник: внутренний Частота: 2 мГц … 1 МГц Глубина модуляции: 0% … 120%
	ЧМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц … 1 МГц Девиация: 2 мГц … несущая частота
	ФМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц … 1 МГц Девиация: 0° ~ 360°, по умолчанию 90°
Цифровой вольтметр
Источник		Аналоговые каналы
Функция измерения		DC, AC+DC RMS, AC RMS
Разрешение		ACV/DCV: 3 бита
Звуковой сигнал		При выходе за пределы заданного диапазона
Частотомер
Общие параметры	Источник	Аналоговые каналы, цифровые каналы (D0 ~ D15)
	Разрешение	3-6 бит, пользовательская
	Максимальная частота	Максимальная частота аналогового канала
Функция измерения		Частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
	Фронт	Подсчет количества нарастающих фронтов
Временная база		Внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея		Диагональ 7”, сенсорный, емкостной
Разрешение дисплея		1024 (по горизонтали) × 600 (по вертикали) точек
Сетка		10 (по горизонтали) x 8 (по вертикали)
Послесвечение		От 100 мс до 10 с, бесконечно
Яркость		256 уровней интенсивности (ЖК, HDMI)
Порты ввода/вывода
USB 2.0 Hi-speed Host		1 на передней панели
USB 2.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10/100 Base-T, поддержка LXI-C)
WEB интерфейс		Поддержка Web Control interface
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом — GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом — GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход «Годен / Не годен» (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс…10 мс)
Выход компенсации пробника	Частота	Меандр 1 кГц
	Амплитуда	3 Вп-п
Выход генератора сигнала AFG OUT		1 на задней панели, BNC разъем
Процессор
Тип процессора		Cortex-A72 1,8 ГГц, 6-ядер
Системная память		4 Гб RAM
Операционная система		Android
Внутренняя энергонезависимая память		8 Гб
Питание
Интерфейс источника питания		Type-C
Напряжение питания		DC 12 В, 4 A
Потребляемая мощность		Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)
Массо-габаритные параметры
Габаритные размеры (Ш×В×Г)		265,35 x 161,75 x 77,38 мм
Вес		Около 1,78 кг (2,78 кг с упаковкой)

Комплектация

Осциллограф
Сетевой адаптер
Кабель заземления
Пассивные пробники (4 шт.)

Документация

Руководство пользователя

Доставка и оплата

Доставка

Доставка по Минску осуществляется силами компании «ТП консалт», используя собственный грузовой транспорт, что гарантирует сохранность товаров.

Клиенты из других регионов Беларуси могут заказать доставку купленных товаров у одной из транспортных компаний. Стоимость услуги определяется тарифами грузоперевозчика. Она зависит от параметров груза и города, в который нужно доставить заказ. Наши специалисты помогут подобрать оптимальное предложение.

Доставка возможна в в Минск, Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи, Борисов, Пинск, а также в другие населённые пункты. Если ваш город не указан в списке, не беспокойтесь – мы сможем организовать удобную доставку в любую точку страны. Наши клиенты часто заказывают доставку не только в областные центры, но и в Солигорск, Мозырь, Новополоцк, Оршу, Лиду, Полоцк, Жлобин и Светлогорск.

Бесплатная доставка при закупке товаров от 900 руб. (по согласованию). Мы за свой счет осуществим доставку в любой областной или районный город Республики Беларусь.

Самовывоз осуществляется в рабочее время с понедельника по пятницу с 9.00 до 17.00 с офиса компании, находящегося по адресу:
г. Минск, ул. П. Глебки, 11А.
