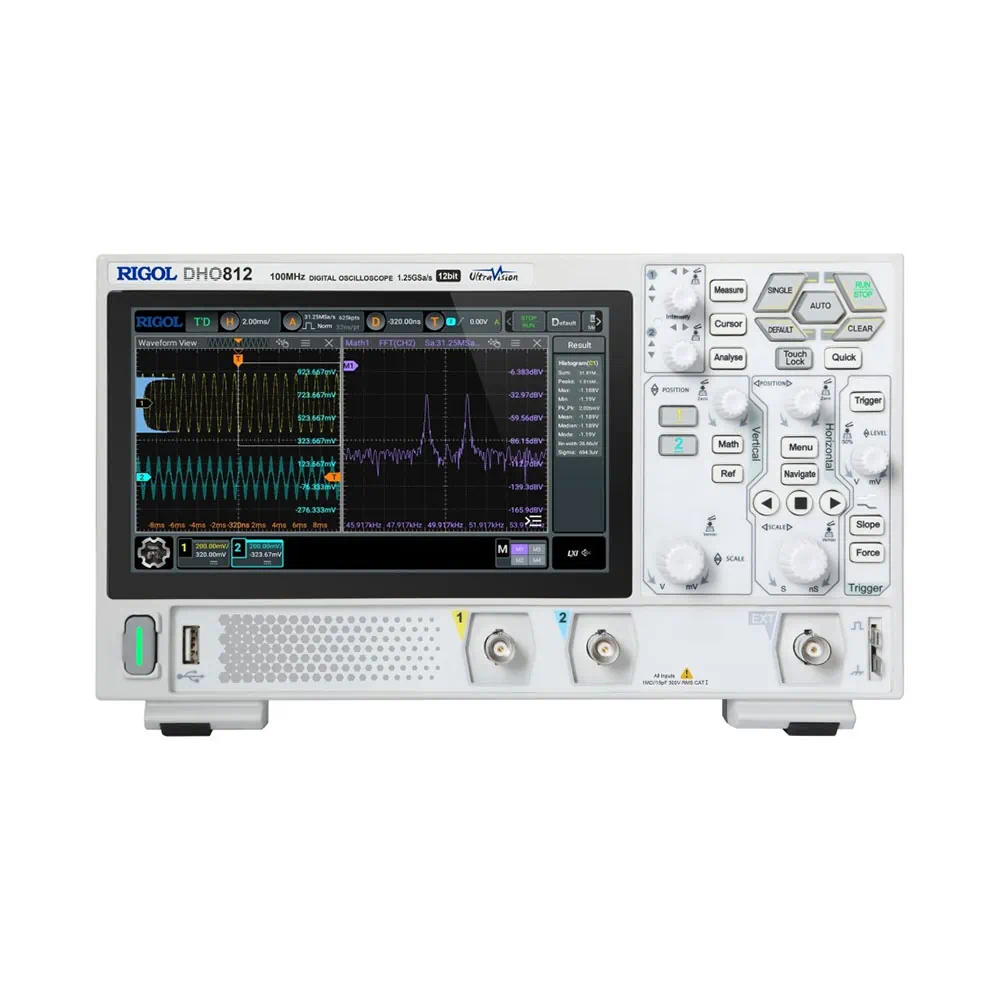

Цифровой осциллограф высокого разрешения DHO812

Полоса пропускания: до 100 МГц
Частота дискретизации на канал: 1.25 ГГц
Кол-во каналов: 2 аналоговых

Наличие

под заказ, поставка от 10 дней

Производитель

RIGOL

Гарантия

12 месяцев

[Голосов: 0 Рейтинг: 0]

Описание

Цифровой осциллограф DHO812 — это бюджетный и компактный осциллограф с двумя аналоговыми входными каналами и портом внешнего запуска. Максимальная полоса пропускания составляет 100 МГц, а время нарастания сигнала по вертикали — не более 3,5 нс. Осциллограф обеспечивает максимальную частоту дискретизации 1,25 Гвыб/с на каждый канал (625 Мвыб/с на два канала и 312,5 Мвыб/с при работе всех четырёх каналов).

Максимальная стандартная память составляет 25 Мточек на канал (10 Мточек при работе двух каналов и 1 Мточек при работе всех четырёх каналов).

Осциллограф оснащён встроенным вольтметром, частотомером и функцией БПФ. Он также поддерживает анализ осциллограмм с частотой до 500 000 кадров и расширенную синхронизацию с 16 типами.

Цифровые осциллографы серии DHO800 отличает низкий уровень шумов, чувствительность от 500 мкВ/дел и высокое разрешение по вертикали — 12 бит, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов.

Особенности

2 аналоговых входных канала + порт внешнего запуска
максимальная полоса пропускания: 100 МГц
время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 3,5 нсек
частота дискретизации максимальная: 1,25 Гвыб/с на канал, при работе 1-го канала (625 Мвыб/с на 2 канала)
максимальная стандартная память: 25 М точек на канал, при работе 1-го канала (10 М точек, при работе 2-х каналов)
стандартное вертикальное разрешение АЦП: 12 бит
максимальная скорость захвата: до 300 000 осциллограмм в секунду (векторный режим), до 1 000 000 осциллограмм в секунду (режим — UltraAcquire)
анализ осциллограмм: до 500 000 кадров
расширенная синхронизация: 16 типов, штатно
декодирование протоколов: 5 типов штатно
41 тип автоизмерений
математические функции
статистика
функция БПФ
встроенный вольтметр
встроенный частотомер
интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI
дисплей: диагональ 10,1″, цветной, сенсорный, 1280 х 800 пикселей
вес: 1,8 кг
размеры: 266 x 162 x 78 мм

Характеристики

Параметр		Значение
Осциллограф
Полоса пропускания		100 МГц
Режим дискретизации		Реальное время
Количество каналов		2 аналоговых + выход внешнего запуска
Регистрация
Режим		Обычный Пиковый детектор 1,6 нс Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осциллограмм в секунду
Максимальная дискретизация (реальное время)		1,25 Гвыб/сек (625 Мвыб/сек — 2 канала)
Параметры вертикальной системы
Связь по входу		Открытый, закрытый, земля
Входной импеданс		1 MОм±1% \|\| 15 пФ ±3 пФ
Учет ослабления пробников		0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Максимальное входное напряжение		300 Вскз CAT I, 400 Вп-п (DC+Впик)
Вертикальное разрешение		12 бит
Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел
Диапазон смещения		±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2,75 В/дел) ±100 В (2,75 В/дел ~ 10 В/дел)
Динамический диапазон		±4 дел (12 бит)
Ограничение полосы пропускания		20 МГц, полный диапазон
Время нарастания		≤3,5 нс (типичное)
Погрешность коэффициента усиления		≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное)
Погрешность смещения		≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами		≥100:1
Параметры горизонтальной системы
Скорость захвата осциллограмм		30000 осциллограмм в секунду в векторном режиме 1000000 осциллограмм в секунду в режиме UltraAcquire
Интерполяция		(sin x)/x
Глубина записи		25 М точек (10 М точек — 2 канала)
Коэффициент развертки		5 нс/дел ~ 500 с/дел, точная
Погрешность временной баз		≤±25 ppm ± 5 ppm/год
Максимальная задержка		Пред-запуск: -5 дел Пост-запуск: 1 с или 100 дел (что больше)
Режимы		Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
Измерения
Курсорные измерения	Количество курсоров	2 пары XY курсоров
	Режимы	Ручной (ΔY, ΔX, 1/ΔX) Отслеживания Автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические измерения	Количество автоизмерений	41 тип с отображением 10 одновременно
	Источник	Аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
	Окно измерений	Основное, ZOOM
	Режим «Все измерения»	Отображение 33 измерений (вертикальные и горизонтальные)
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции
Количество отображаемых одновременно		4
Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация		Поддерживается в математических операциях, в том числе БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	Полный дисплей, половина дисплея
	Поиск пиков	Максимально 15 пиков
Поиск и навигация
Тип		Фронт, импульс
Отображение		Таблица событий с сохранением во внутреннюю память или USB-носитель
Источник		Любой аналоговый канал
Типы		Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.
Анализ осциллограмм
Pass / Fail	Источник	Аналоговые каналы (CH1 ~ CH4)
Запись осциллограмм	Анализ	Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; Возможность вычисления, измерения и декодирования воспроизводимых сигналов
	Источник	Аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	Аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	Горизонтальные, вертикальные, измерение
	Измерение	Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale
	Режим	Во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация	Источник	Аналоговые каналы (CH1 ~ CH4)
	Темы	Температура, интенсивность
	Режим	Во всех режимах
Декодирование
Стандартно		Параллельно, RS232/UART, I²C, SPI
Система запуска
Источник запуска		Аналоговые каналы (CH1 ~ CH4), внешний EXT
Режим запуска		Авто, обычный, одиночный
Тип связи		AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)
Шумовая режекция		Вкл / Выкл
Блокировка уровня запуска		8 нс ~ 10 с
Полоса запуска		Аналоговая полоса осциллографа
Чувствительность триггера		Внутренний: ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) Внешний: 500 мВп-п (DC~максимальная частота полосы прибора)
Диапазон уровня запуска		Внутренний: ±4,5 делений от центра экрана Внешний: ±5 В
Типы запуска		Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI
Запуск по фронту	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), внешний запуск
Запуск по длительности импульса	Условие запуска	Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, =
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	Положительная или отрицательная полярность: >, <, внутри диапазона <>
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	Прохождение через заданный уровень
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	Нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	Нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту	Тип фронта	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
RS-232/UART запуск	Условие запуска	Start, Error, Check Error, Data
	Скорость	До 20 Мбит/сек
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
SPI запуск	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник		Аналоговые каналы
Функция измерения		DC, AC+DC RMS, AC RMS
Разрешение		ACV/DCV: 3 бита
Звуковой сигнал		При выходе за пределы заданного диапазона
Частотомер
Общие параметры	Источник	Аналоговые каналы, внешний запуск
	Разрешение	3-6 бит, пользовательская
	Максимальная частота	Максимальная частота аналогового канала
Функция измерения		Частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
	Фронт	Подсчет количества нарастающих фронтов
Временная база		Внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея		Диагональ 7”, сенсорный, емкостной
Разрешение дисплея		1024 (по горизонтали) × 600 (по вертикали) точек
Сетка		10 (по горизонтали) x 8 (по вертикали)
Послесвечение		От 100 мс до 10 с, бесконечно
Яркость		256 уровней интенсивности (ЖК, HDMI)

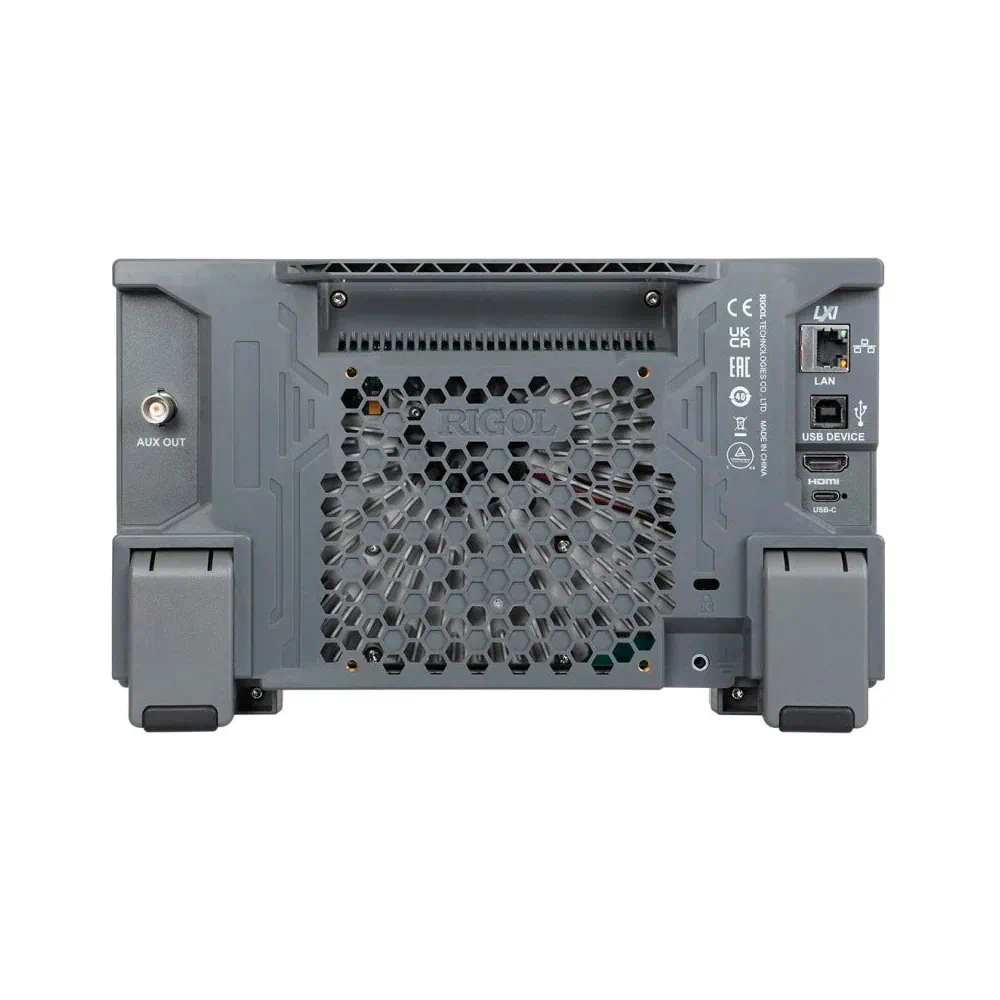

Порты ввода/вывода
USB 2.0 Hi-speed Host		1 на передней панели
USB 2.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10/100 Base-T, поддержка LXI-C)
WEB интерфейс		Поддержка Web Control interface
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
EXT вход внешнего запуска		1 на передней панели, BNC
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом — GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом — GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход «Годен / Не годен» (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс…10 мс)
Выход компенсации пробника	Частота	Меандр 1 кГц
	Амплитуда	3 Вп-п
Выход генератора сигнала AFG OUT		1 на задней панели, BNC разъем
Процессор
Тип процессора		Cortex-A72 1,8 ГГц, 6-ядер
Системная память		4 Гб RAM
Операционная система		Android
Внутренняя энергонезависимая память		8 Гб
Питание
Интерфейс источника питания		Type-C
Напряжение питания		DC 12 В, 4 A
Потребляемая мощность		Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)
Массо-габаритные параметры
Габаритные размеры (Ш×В×Г)		265,35 x 161,75 x 77,38 мм
Вес		Около 1,78 кг (2,78 кг с упаковкой)

Наличие	под заказ, поставка от 10 дней
Производитель	RIGOL
Гарантия	12 месяцев

Добавить в Избранное

Смотреть все Осциллографы RIGOL

Напечатать страницу

Параметр		Значение
Осциллограф
Полоса пропускания		100 МГц
Режим дискретизации		Реальное время
Количество каналов		2 аналоговых + выход внешнего запуска
Регистрация
Режим		Обычный Пиковый детектор 1,6 нс Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осциллограмм в секунду
Максимальная дискретизация (реальное время)		1,25 Гвыб/сек (625 Мвыб/сек — 2 канала)
Параметры вертикальной системы
Связь по входу		Открытый, закрытый, земля
Входной импеданс		1 MОм±1% \|\| 15 пФ ±3 пФ
Учет ослабления пробников		0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Максимальное входное напряжение		300 Вскз CAT I, 400 Вп-п (DC+Впик)
Вертикальное разрешение		12 бит
Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел
Диапазон смещения		±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2,75 В/дел) ±100 В (2,75 В/дел ~ 10 В/дел)
Динамический диапазон		±4 дел (12 бит)
Ограничение полосы пропускания		20 МГц, полный диапазон
Время нарастания		≤3,5 нс (типичное)
Погрешность коэффициента усиления		≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное)
Погрешность смещения		≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами		≥100:1
Параметры горизонтальной системы
Скорость захвата осциллограмм		30000 осциллограмм в секунду в векторном режиме 1000000 осциллограмм в секунду в режиме UltraAcquire
Интерполяция		(sin x)/x
Глубина записи		25 М точек (10 М точек — 2 канала)
Коэффициент развертки		5 нс/дел ~ 500 с/дел, точная
Погрешность временной баз		≤±25 ppm ± 5 ppm/год
Максимальная задержка		Пред-запуск: -5 дел Пост-запуск: 1 с или 100 дел (что больше)
Режимы		Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
Измерения
Курсорные измерения	Количество курсоров	2 пары XY курсоров
	Режимы	Ручной (ΔY, ΔX, 1/ΔX) Отслеживания Автоизмерения
	Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические измерения	Количество автоизмерений	41 тип с отображением 10 одновременно
	Источник	Аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
	Окно измерений	Основное, ZOOM
	Режим «Все измерения»	Отображение 33 измерений (вертикальные и горизонтальные)
	Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
	Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
	Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции
Количество отображаемых одновременно		4
Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация		Поддерживается в математических операциях, в том числе БПФ
БПФ (FFT)	Максимальная длина	1 М точек
	Тип окна	Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Представление	Полный дисплей, половина дисплея
	Поиск пиков	Максимально 15 пиков
Поиск и навигация
Тип		Фронт, импульс
Отображение		Таблица событий с сохранением во внутреннюю память или USB-носитель
Источник		Любой аналоговый канал
Типы		Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.
Анализ осциллограмм
Pass / Fail	Источник	Аналоговые каналы (CH1 ~ CH4)
Запись осциллограмм	Анализ	Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; Возможность вычисления, измерения и декодирования воспроизводимых сигналов
	Источник	Аналоговые каналы (CH1 ~ CH4)
Гистограмма	Источник	Аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	Тип	Горизонтальные, вертикальные, измерение
	Измерение	Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale
	Режим	Во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация	Источник	Аналоговые каналы (CH1 ~ CH4)
	Темы	Температура, интенсивность
	Режим	Во всех режимах
Декодирование
Стандартно		Параллельно, RS232/UART, I²C, SPI
Система запуска
Источник запуска		Аналоговые каналы (CH1 ~ CH4), внешний EXT
Режим запуска		Авто, обычный, одиночный
Тип связи		AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)
Шумовая режекция		Вкл / Выкл
Блокировка уровня запуска		8 нс ~ 10 с
Полоса запуска		Аналоговая полоса осциллографа
Чувствительность триггера		Внутренний: ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) Внешний: 500 мВп-п (DC~максимальная частота полосы прибора)
Диапазон уровня запуска		Внутренний: ±4,5 делений от центра экрана Внешний: ±5 В
Типы запуска		Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI
Запуск по фронту	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4), внешний запуск
Запуск по длительности импульса	Условие запуска	Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, =
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	Положительная или отрицательная полярность: >, <, внутри диапазона <>
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	Нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	Прохождение через заданный уровень
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	Нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	Нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту	Тип фронта	Нарастающий, спадающий
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
RS-232/UART запуск	Условие запуска	Start, Error, Check Error, Data
	Скорость	До 20 Мбит/сек
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
I²C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
SPI запуск	Условие запуска	CS, TimeOut
	Разрядность	4 бит ~ 32 бит
	Источник запуска	Аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник		Аналоговые каналы
Функция измерения		DC, AC+DC RMS, AC RMS
Разрешение		ACV/DCV: 3 бита
Звуковой сигнал		При выходе за пределы заданного диапазона
Частотомер
Общие параметры	Источник	Аналоговые каналы, внешний запуск
	Разрешение	3-6 бит, пользовательская
	Максимальная частота	Максимальная частота аналогового канала
Функция измерения		Частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
	Фронт	Подсчет количества нарастающих фронтов
Временная база		Внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея		Диагональ 7”, сенсорный, емкостной
Разрешение дисплея		1024 (по горизонтали) × 600 (по вертикали) точек
Сетка		10 (по горизонтали) x 8 (по вертикали)
Послесвечение		От 100 мс до 10 с, бесконечно
Яркость		256 уровней интенсивности (ЖК, HDMI)
Порты ввода/вывода
USB 2.0 Hi-speed Host		1 на передней панели
USB 2.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10/100 Base-T, поддержка LXI-C)
WEB интерфейс		Поддержка Web Control interface
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
EXT вход внешнего запуска		1 на передней панели, BNC
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом — GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом — GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход «Годен / Не годен» (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс…10 мс)
Выход компенсации пробника	Частота	Меандр 1 кГц
	Амплитуда	3 Вп-п
Выход генератора сигнала AFG OUT		1 на задней панели, BNC разъем
Процессор
Тип процессора		Cortex-A72 1,8 ГГц, 6-ядер
Системная память		4 Гб RAM
Операционная система		Android
Внутренняя энергонезависимая память		8 Гб
Питание
Интерфейс источника питания		Type-C
Напряжение питания		DC 12 В, 4 A
Потребляемая мощность		Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)
Массо-габаритные параметры
Габаритные размеры (Ш×В×Г)		265,35 x 161,75 x 77,38 мм
Вес		Около 1,78 кг (2,78 кг с упаковкой)

Комплектация

Цифровой осциллограф высокого разрешения DHO812
Сетевой адаптер
Кабель заземления
Пассивный пробник - 4 шт.

Документация

Руководство пользователя

Доставка и оплата

Доставка

Доставка по Минску осуществляется силами компании «ТП консалт», используя собственный грузовой транспорт, что гарантирует сохранность товаров.

Клиенты из других регионов Беларуси могут заказать доставку купленных товаров у одной из транспортных компаний. Стоимость услуги определяется тарифами грузоперевозчика. Она зависит от параметров груза и города, в который нужно доставить заказ. Наши специалисты помогут подобрать оптимальное предложение.

Доставка возможна в в Минск, Гомель, Могилёв, Витебск, Гродно, Брест, Бобруйск, Барановичи, Борисов, Пинск, а также в другие населённые пункты. Если ваш город не указан в списке, не беспокойтесь – мы сможем организовать удобную доставку в любую точку страны. Наши клиенты часто заказывают доставку не только в областные центры, но и в Солигорск, Мозырь, Новополоцк, Оршу, Лиду, Полоцк, Жлобин и Светлогорск.

Бесплатная доставка при закупке товаров от 900 руб. (по согласованию). Мы за свой счет осуществим доставку в любой областной или районный город Республики Беларусь.

Самовывоз осуществляется в рабочее время с понедельника по пятницу с 9.00 до 17.00 с офиса компании, находящегося по адресу:
г. Минск, ул. П. Глебки, 11А.
