Описание

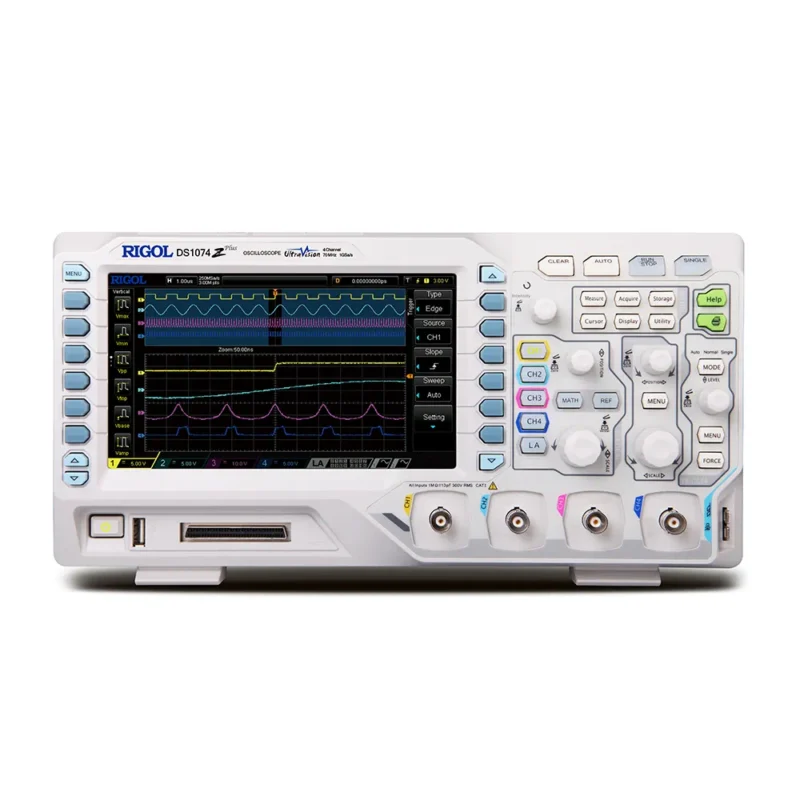

Осциллограф RIGOL DS1074Z Plus — это 4-х канальный запоминающий осциллограф c полосой пропускания 70 МГц , максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/cек ( при работе 1 канала, 500 Мвыб./cек при работе 2-х каналов и 250 Мвыб./cек — при работе 4-х каналов), и с максимальной скоростью запоминания до 30 000 осциллограмм в секунду и с глубиной памяти 24 М точек ( 6М точек на канал). В конструкции прибора применен новейший АЦП с разрешением 12 бит.
Современный цветной LCD экран высокого разрешения увеличенного размера в 7 дюймов по диагонали существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения и системы автомобильной радиолокации.
Традиционные достоинства осциллографов торговой марки «RIGOL», такие как, компактный дизайн, малые габариты, большое количество встроенных функций для измерения параметров сигналов, присутствуют и в модели RIGOL DS1074Z Plus.
Использование в осциллографе уникальной инновационной разработки для отображения формы сигнала «UltraVision», существенно повышают привлекательность этого ряда приборов. «UltraVision» — это уникальная технология экранного представления формы и математической обработки данных по оцифровке входного сигнала, которая позволяет получить на отображаемой картинке сигнал с 256-ю градациями яркости и обеспечивает систему фильтрации шумов в реальном времени.
Для осциллографа Rigol DS1074Z Plus предусмотрена возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.
