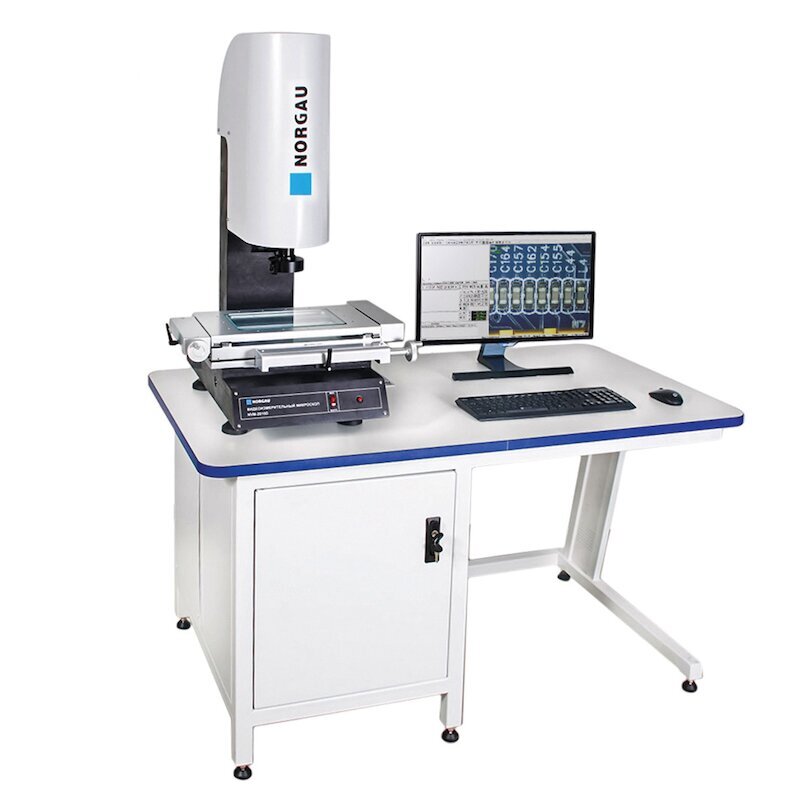

Видеоизмерительная система NVM-D

предназначена для контактных и бесконтактных измерений линейных и угловых размеров деталей

Наличие

под заказ, поставка от 10 дней

Производитель

NORGAU

Поверка

Внесен в Госреестр СИ РБ. Поставляется с поверкой.

Гарантия

12 месяцев

[Голосов: 0 Рейтинг: 0]

Описание

Особенности и преимущества:

Внесена в Государственный реестр средств измерений РБ
Используется для линейно-угловых измерений в области машиностроения, электротехнической промышленности, металлоконструкций, для измерений пластиковых изделий, в области приборостроения и т.п.
Сочетает в себе новейшие технологии и простоту использования полуавтоматизированного видеоизмерительного микроскопа
Жесткая конструкция на гранитном основании обеспечивает высокую точность и стабильность результатов
Моторизованная ось Z обеспечивает автоматическую фокусировку на поверхности, измерение высоты и глубины бесконтактным методом. Система обладает широкими возможностями в измерении различных поверхностей деталей, обработки измеренных данных с помощью интуитивно понятного русскоязычного программного обеспечения
Видеоизмерительные системы Норгау обеспечивают оперативные измерения линейно-угловых размеров таких как расстояние, диаметр, радиус, угол, расстояние между центрами окружностей и параметров формы и расположения, например, параллельность, перпендикулярность, концентричность, симметричность, круглость и т.п.
Для моделей NVM-3020D, NVM-4030D и NVM-5040D возможно дооснащение измерительной головкой.
Это позволяет обеспечивать не только оптические бесконтактные измерения, но и измерения ри типа освещения: проходящий свет, коаксиальный свет, отраженный свет (регулируемая сегментная подсветка) контактным способом.

Типы и характеристики

Видеоизмерительная система NVM-D

Модель	NVM-2010D	NVM-3020D	NVM-4030D	NVM-5040D
Диапазон измерений мм, — По оси Х	От 0 до 200	От 0 до 300	От 0 до 400	От 0 до 500
— По оси Y	От 0 до 100	От 0 до 200	От 0 до 300	От 0 до 400
— По оси Z	От 0 до 150**	От 0 до 150**	От 0 до 150**	От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных *измерений по осям X и Y1, мкм**	± (3,0 + L/200)
Пределы допускаемой абсолютной погрешности линейных *измерений по оси Z2, мкм**	± (4,5 + L/100)
Разрешение измерительных шкал, мм	0,001
Тип датчика	Цветная USB-камера 3.0
Объектив	Зум
Увеличение оптической системы	0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение	32 — 200 х
Поле зрения	9,2 — 1,4 мм
Габариты стекла предметного стола, мм	260 х 160	350 х 280	450 х 350	550 х 450
Нагрузка, кг	15	20	25	30
Масса не более, кг	180	260	330	500
Габариты не более Д х Ш х В, мм	556 х 540 х 860	670 х 660 х 950	720 х 950 х 1020	800 х 1040 х 1020
Артикул	047 171 000	047 171 001	047 171 002	047 171 003

Видеоизмерительная система NVM II-D

Модель	NVM II-2010D	NVM II—3020D	NVM II-4030D	NVM II—5040D
Диапазон измерений мм, — По оси Х	От 0 до 200	От 0 до 300	От 0 до 400	От 0 до 500
— По оси Y	От 0 до 100	От 0 до 200	От 0 до 300	От 0 до 400
— По оси Z	От 0 до 150**	От 0 до 150**	От 0 до 150**	От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных *измерений по осям X и Y1, мкм**	± (2,5 + L/200)
Пределы допускаемой абсолютной погрешности линейных *измерений в плоскости X Y1, мкм**	± (4,0 + L/200)
Пределы допускаемой абсолютной погрешности линейных *измерений по оси Z2, мкм**	± (2,5 + L/100)
Разрешение измерительных шкал, мм	0,0005
Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’	± 15
Диапазон измерений плоского угла, º	± 180
Тип датчика	Цветная USB-камера 3.0
Объектив	Зум
Увеличение оптической системы	0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение	32 — 200 х
Поле зрения	9,2 — 1,4 мм
Габариты стекла предметного стола, мм	260 х 160	350 х 280	450 х 350	550 х 450
Нагрузка, кг	15	20	25	30
Масса не более, кг	180	260	330	500
Габариты не более Д х Ш х В, мм	556 х 540 х 860	670 х 660 х 950	720 х 950 х 1020	800 х 1040 х 1020
Артикул	047 171 500	047 171 501	047 171 502	047 171 503

*1L – измеряемая длина в мм

** Возможно увеличение оси Z до 200 мм для моделей -2010 и -3020, до 350 мм для модели -4030, до 450 мм для модели -5040 (дополнительная опция)

*2 – опционально при наличии контактного датчика

Видеоизмерительная система NVM II-D (i)

Модель	NVM II-2010Di	NVM II—3020Di	NVM II-4030Di	NVM II—5040Di
Диапазон измерений мм, — По оси Х	От 0 до 200	От 0 до 300	От 0 до 400	От 0 до 500
— По оси Y	От 0 до 100	От 0 до 200	От 0 до 300	От 0 до 400
— По оси Z	От 0 до 150**	От 0 до 150**	От 0 до 150**	От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных *измерений по осям X и Y1, мкм**	± (1,5 + L/100)
Пределы допускаемой абсолютной погрешности линейных *измерений в плоскости X Y1, мкм**	± (2,0 + L/100)
Пределы допускаемой абсолютной погрешности линейных *измерений по оси Z2, мкм**	± (2,0 + L/100)
Разрешение измерительных шкал, мм	0,0001
Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’	± 15
Диапазон измерений плоского угла, º	± 180
Тип датчика	Цветная USB-камера 3.0
Объектив	Зум
Увеличение оптической системы	0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение	32 — 200 х
Поле зрения	9,2 — 1,4 мм
Габариты стекла предметного стола, мм	260 х 160	350 х 280	450 х 350	550 х 450
Нагрузка, кг	15	20	25	30
Масса не более, кг	180	260	330	500
Габариты не более Д х Ш х В, мм	556 х 540 х 860	670 х 660 х 950	720 х 950 х 1020	800 х 1040 х 1020
Артикул Исполнение (i)	047 171 100	047 171 101	047 171 102	047 171 103

*1L – измеряемая длина в мм

*2 – опционально при наличии контактного датчика
