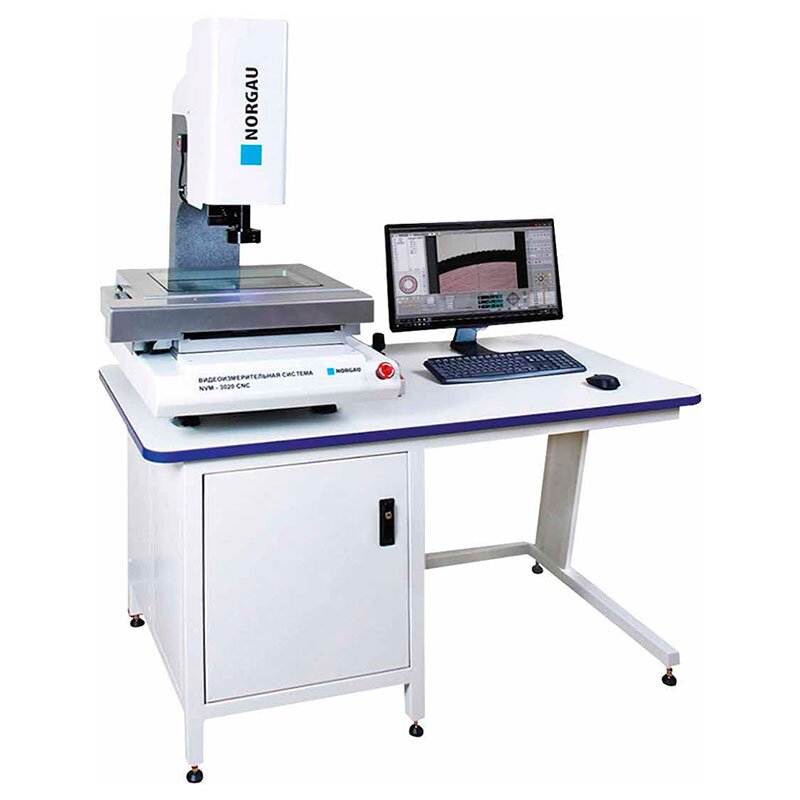

Видеоизмерительная система c ЧПУ NVM-CNC

предназначена для контактных и бесконтактных измерений линейных и угловых размеров деталей

Наличие

под заказ, поставка от 10 дней

Производитель

NORGAU

Поверка

Внесен в Госреестр СИ РБ. Поставляется с поверкой.

Гарантия

12 месяцев

[Голосов: 0 Рейтинг: 0]

Описание

Особенности и преимущества:

Внесена в Государственный реестр средств измерений РБ
Видеоизмерительная система с ЧПУ обладает широкими возможностями измерения различных деталей бесконтактным методом
Особенно рекомендуется для применения в условиях большого количества измерений и партий деталей Жесткая конструкция из природного гранита обеспечивает высокую стабильность и точность измерений
Жесткая конструкция из природного гранита обеспечивает высокую стабильность и точность измерений
Три типа освещения: проходящий свет, коаксиальный свет, отраженный свет. Регулируемая сегментная подсветка, 24 уровня освещения
Обеспечивается быстрая и точная автофокусировка
С помощью русскоязычного программного обеспечения возможно проводить измерения различных геометрических элементов
В программное обеспечение внедрена оценка параметров формы и расположения
Система позволяет измерять такие параметры как соосность, симметричность, параллельность, перпендикулярность, биение и т.п.
Графический вывод измеренных результатов в сочетании с гибкой структурой настройки протокола позволяет адаптировать систему под требования пользователя
Данные измерений могут формироваться в форматах Excel, Рdf, txt, DXF, есть возможность проведения измерений деталей методом сравнения с CAD моделями

Типы и характеристики

Видеоизмерительная система c ЧПУ NVM-CNC

Модель		NVM-3020CNC	NVM-4030CNC	NVM-5040CNC
Диапазон измерений, мм — По оси Х — По оси Y — По оси Z		От 0 до 300 От 0 до 200 От 0 до 150**	От 0 до 400 От 0 до 300 От 0 до 150**	От 0 до 500 От 0 до 400 От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных измерений	*по осям X и Y1, мкм**	± (3,0 + L/200)
	*по оси Z2, мкм**	± (4,5 + L/100)
Разрешение измерительных шкал, мм		0,001
Тип датчика		Цветная USB-камера 3.0
Объектив		Зум
Увеличение оптической системы		0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение		36 — 230 х
Поле зрения		9,2 — 1,4 мм
Габариты стекла предметного стола, мм		350 х 280 450 х 350 550 х 450
Нагрузка, кг		20	25	30
Масса не более, кг		260 330 500
Габариты не более Д х Ш х В, мм		670х660х950	720х950х1020	800х1040х1020
Артикул		047 172 100 047 172 200 047 172 300

Видеоизмерительная система c ЧПУ NVM II-CNC

Модель		NVM II—3020CNC	NVM II-4030CNC	NVM II—5040CNC
Диапазон измерений, мм — По оси Х — По оси Y — По оси Z		От 0 до 300 От 0 до 200 От 0 до 150**	От 0 до 400 От 0 до 300 От 0 до 150**	От 0 до 500 От 0 до 400 От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных измерений	*по осям X и Y1, мкм**	± (2,3 + L/200)
	*в плоскости X Y1, мкм**	± (4,0 + L/200)
	*по оси Z2, мкм**	± (2,0 + L/100)
Разрешение измерительных шкал, мм		0,0005
Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’		± 15
Диапазон измерений плоского угла, º		± 180
Тип датчика		Цветная USB камера 3.0
Объектив		Зум
Увеличение оптической системы		0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение		36 — 230 х
Поле зрения		9,2 — 1,4 мм
Габариты стекла предметного стола, мм		350 х 280	450 х 350	550 х 450
Нагрузка, кг		20 25 30
Масса не более, кг		260	330	500
Габариты не более Д х Ш х В, мм		670х660х950 720х950х1020 800х1040х1020
Артикул		047 172 510	047 172 520	047 172 530

*1L – измеряемая длина в мм

** Возможно увеличение оси Z до 200 мм для моделей -2010 и -3020, до 350 мм для модели -4030, до 450 мм для модели -5040 (дополнительная опция)

*2 – опционально при наличии контактного датчика

Видеоизмерительная система c ЧПУ NVM II-CNC (i)

Модель		NVM II—3020CNCi	NVM II-4030CNCi	NVM II—5040CNCi
Диапазон измерений, мм — По оси Х — По оси Y — По оси Z		От 0 до 300 От 0 до 200 От 0 до 150**	От 0 до 400 От 0 до 300 От 0 до 150**	От 0 до 500 От 0 до 400 От 0 до 150**
Пределы допускаемой абсолютной погрешности линейных измерений	*по осям X и Y1, мкм**	± (1,5 + L/100)
	*в плоскости X Y1, мкм**	± (2,0 + L/100)
	*по оси Z2, мкм**	± (2,0 + L/100)
Разрешение измерительных шкал, мм		0,0001
Пределы допускаемой абсолютной погрешности измерений плоского угла, ’’		± 15
Диапазон измерений плоского угла, º		± 180
Тип датчика		Цветная USB-камера 3.0
Объектив		Зум
Увеличение оптической системы		0,7 — 4,5 х ; WD 92 мм
Цифровое увеличение		36 — 230 х
Поле зрения		9,2 — 1,4 мм
Габариты стекла предметного стола, мм		350 х 280	450 х 350	550 х 450
Нагрузка, кг		20 25 30
Масса не более, кг		260	330	500
Габариты не более Д х Ш х В, мм		670х660х950 720х950х1020 800х1040х1020
Артикул		047 172 110	047 172 120	047 172 130

*1 L – измеряемая длина в мм
*2 – опционально при наличии контактного датчика
** Возможно увеличение оси Z до 200 мм для моделей -2010 и -3020, до 350 мм для модели -4030, до 450 мм для модели -5040 (дополнительная опция)
