ПКС-1 прибор коррекции и сравнения

Назначение ПКС-1:

Приборы коррекции и сравнения ПКС-1 предназначены для измерений напряжения переменного тока, частоты переменного тока, силы постоянного тока от датчиков температуры и влажности окружающего воздуха с преобразованием их в значения температуры или влажности, для измерения сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009) и преобразования их в значения температуры, а так же для применения в качестве устройства сравнения при поверке трансформаторов напряжения по ГОСТ 8.216-2011 или делителей напряжения класса точности 0,2 и менее точных и для применения в комплекте с эталонным делителем напряжения для коррекции его метрологических характеристик.

Описание ПКС-1:

Принцип действия приборов основан на синхронном аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением прибора.

Приборы являются микропроцессорными программируемыми измерительно-вычислительными устройствами, состоящими из электронного блока и встроенного в него программного обеспечения.

Прибор содержит следующие основные узлы и блоки:

• входные преобразователи напряжения;

• двухканальный модуль АЦП;

• блок измерения сопротивления для подключения датчика температуры типа Pt100;

• двухканальный блок измерения постоянного тока 0-20 мА для подключения

датчиков температуры и влажности окружающего воздуха;

• 32-разрядный микроконтроллер с встроенной функциональностью цифрового

сигнального процессора;

• блок питания;

• графический ЖК-дисплей;

• клавиатура;

• SD-карта постоянной памяти для записи и хранения результатов поверки.

Микроконтроллер обеспечивает:

• управление работой Прибора;

• проведение расчетов по массивам оцифрованных выборок от модуля ДАЦП (в основу алгоритмов вычислений каждой из измеряемых величин положен метод обработки массива мгновенных значений, не требующий синхронизации с частотой измеряемых сигналов);

• измерение сигналов от БИС и ИПТ с помощью встроенного в МК 12-разрядного АЦП;

• сохранение результатов в энергонезависимой памяти;

• счет времени;

• вывод результатов на ЖК-дисплей,

• прием команд и данных от клавиатуры,

• связь с технологическим персональным компьютером (далее — ПК) по интерфейсу USB.

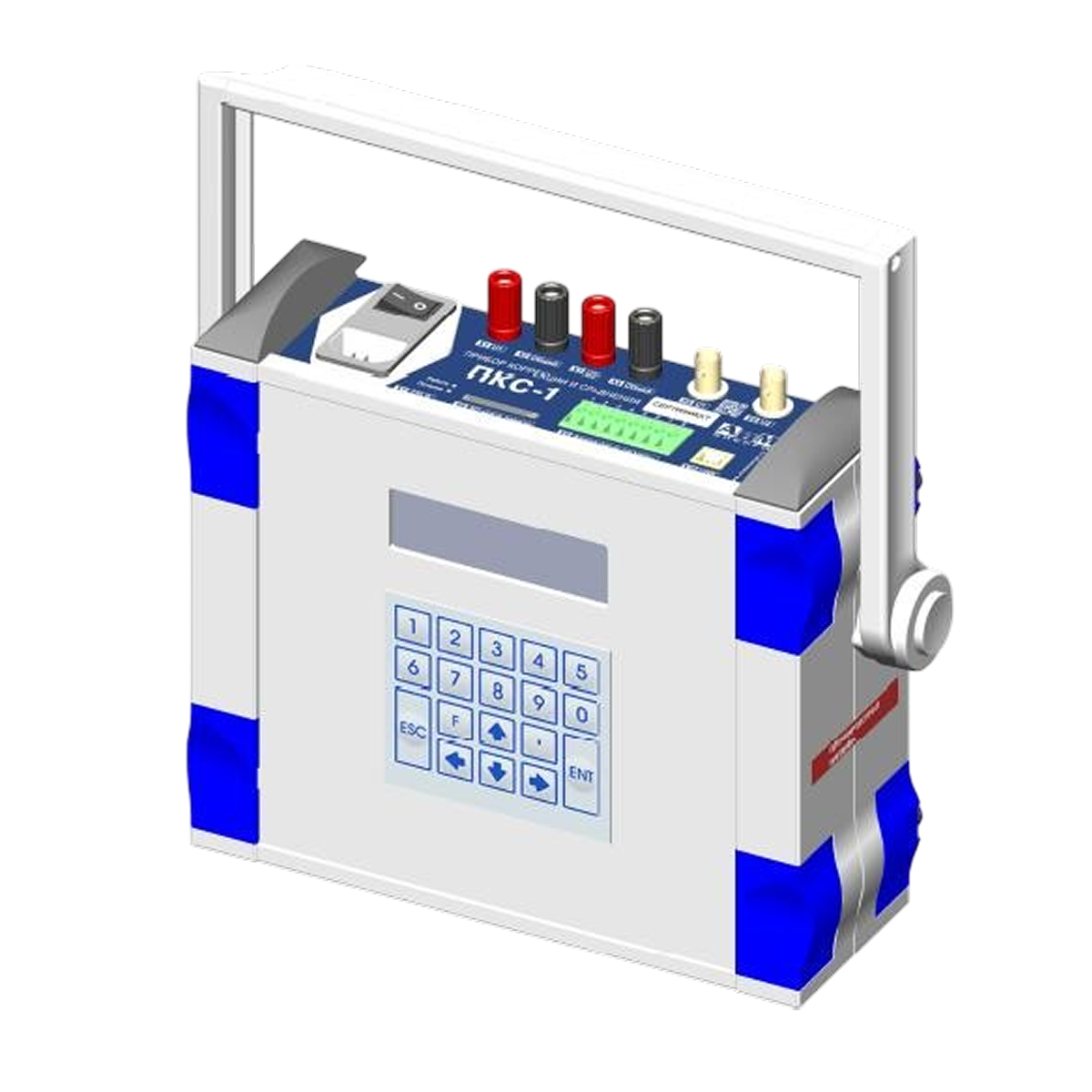

На передней панели прибора установлены дисплей и клавиатура. На верхней панели прибора расположены коаксиальные разъемы для подключения измеряемых переменных напряжений, клеммы для подключения вольтметров, разъем для кабеля питания, клеммы для подключения сигналов датчиков температуры и влажности окружающей среды и гнездо для SD-карты памяти.

Два светодиодных индикатора на верхней панели прибора предназначены для индикации наличия питания и режима работы прибора.

Для обмена данными и диалога с оператором в режимах конфигурирования, калибровки и поверки прибора и использования его по назначению в ПК устанавливается специализированная сервисная программа ПКДН-Сервис, входящая в комплект поставки приборов. При осуществлении поверки ТН с помощью ПО ПКДН-Сервис по результатам поверки программа готовит пригодный для печати файл протокола поверки по ГОС в стандартном формате «PDF». При выполнении поверки в автономном режиме с использованием встроенных дисплея и клавиатуры протокол может быть подготовлен на основании файла результатов поверки, записанного на SD-карту.

Программное обеспечение  ПКС-1:

В приборах используется программное обеспечение (ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице.

ПО приборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения
