Киловольтметр КВЦ-100С-0,25

Киловольтметр цифровой КВЦ используются для проверки испытательных установок, высоковольтных аппаратов, измерительных трансформаторов, киловольтметров

Наличие

под заказ, поставка от 10 дней

Производитель

СКАТ

Гарантия

18 месяцев

Поверка

Поставляется с росийской поверкой

[Голосов: 0 Рейтинг: 0]

Описание

Описание КВЦ-100С-0,25

КВЦ-100С-0,25 — цифровой киловольтметр для высокоточных измерений напряжения постоянного и переменного тока до 100 кВ. Используется для измерения среднеквадратических значений, композитного напряжения и коэффициента искажений синусоидальности промышленной частоты. Может применяться как рабочий эталон второго разряда согласно государственным поверочным схемам.

Конструктивные особенности КВЦ-100С-0,25

Киловольтметр состоит из двух блоков: внешнего высоковольтного измерителя напряжения (ВИН) и блока индикации (БИ). В модификации КВЦ-100С-0,25 применяется частотно-компенсированный резистивно-емкостной делитель с воздушной изоляцией, обеспечивающий класс точности 0,25.

Функциональные возможности КВЦ-100С-0,25

Одновременное отображение действующего, среднего, максимального и минимального значений напряжения
Регулируемое время усреднения от 0,4 до 5 секунд с шагом 0,2 с
Запись до 32 осциллограмм длительностью 3 секунды каждая
Передача данных на ПК через USB-интерфейс для отображения формы и спектрального состава напряжения в реальном времени

Принцип работы

Измерение основано на масштабном преобразовании высокого входного напряжения в низкое через высоковольтный делитель. Выходное напряжение измеряется АЦП, данные обрабатываются микроконтроллером и передаются по интерфейсу RS485 в блок индикации для отображения результатов.

характеристики

Параметр		КВЦ-10С-0,25	КВЦ-70С-0,25	КВЦ-100С-0,25	КВЦ-120С-0,25
Диапазон измерения среднеквадратических значений напряжения переменного тока частотой 50 Гц, кВ		от 0,1 до10	от 1 до 70	от 1 до 100	от 1 до 120
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, кВ		от 0,1 до 10	от 1 до 10
Диапазон измерения напряжения постоянного тока, кВ		от 0,1 до10	от 1 до 70	от 1 до 100	от 1 до 120
Диапазон измерений частоты переменного тока, Гц		от 40 до 65 и/или от 390 до 410
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	в диапазоне от 40 до 65 Гц	±0,015
	в диапазоне от 390 до 410 Гц	±0,2
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 50 Гц, %		±0,25
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, %		±0,25 (в диапазоне от 0,1 до 10 кВ)	±0,25 (в диапазоне от 1 до 10 кВ)
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 390 до 410 Гц, %		±0,25 (в диапазоне от 0,1 до 10 кВ)	±0,25 (в диапазоне от 1 до 10 кВ)
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %		±0,25
Диапазон измерения суммарного коэффициента гармонических составляющих напряжения, Ku		от 0,5 до 30
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих напряжения Ku(n) < 3 %		±0,15
Пределы допускаемой относительной погрешности измерения суммарного коэффициента гармонических составляющих напряжения при Ku(n) ≥ 3 %		±5
Общие характеристики
Параметры электрического питания	номинальное напряжение сети переменного тока, В	220
	номинальная частота сети переменного тока, Гц	50
Входное сопротивление по постоянному току, МОм		50 ±10 %	300 ±10 %	420±10 %	500 ±10 %
Потребляемая мощность от сети переменного тока В·А, не более		15
Габаритные размеры (длина × ширина × высота) высоковольтного измерителя напряжения, мм, не более		—	300 × 300 × 650		300 × 300 × 800
Габаритные размеры (длина × ширина × высота) блока индикации, мм, не более		310 × 280 × 120
Масса высоковольтного измерителя напряжения, кг, не более		—	5,5		6,4
Масса блока индикации для всех модификаций киловольтметра, кг, не более		3,8
Условия эксплуатации	температура окружающей среды, °С	от +5 до +40
	тносительная влажность при температуре +25 ºС, %, не более	80
	атмосферное давление, кПа	от 84 до 106
Средняя наработка на отказ в нормальных условиях применения, ч, не менее		5000
Средний срок службы, лет, не менее		5

комплектация

№	Наименование	Количество
1	Блок индикации	1
2	Измеритель напряжения высоковольтный	1
3	Кабель межблочный 4 м	1
4	Провод заземления 4 м	1
5	Кабель сетевой	1
6	Внешнее ПО. USB-накопитель с программным обеспечением	1
7	Паспорт	1
8	Руководство по эксплуатации	1

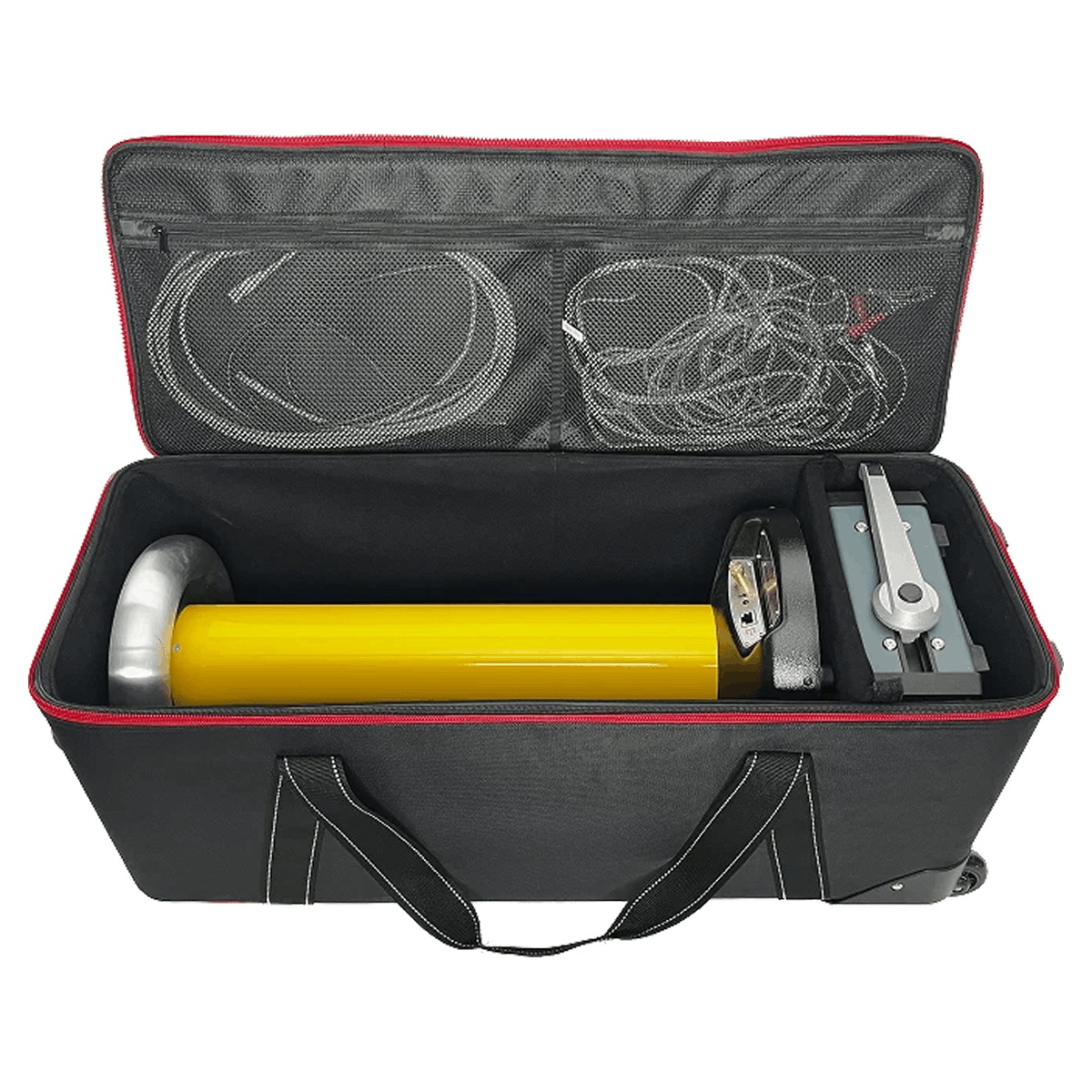

9	Сумка для хранения и транспортировки	1

документация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЦИФРОВЫХ КИЛОВОЛЬТМЕТРОВ СЕРИИ КВЦ
