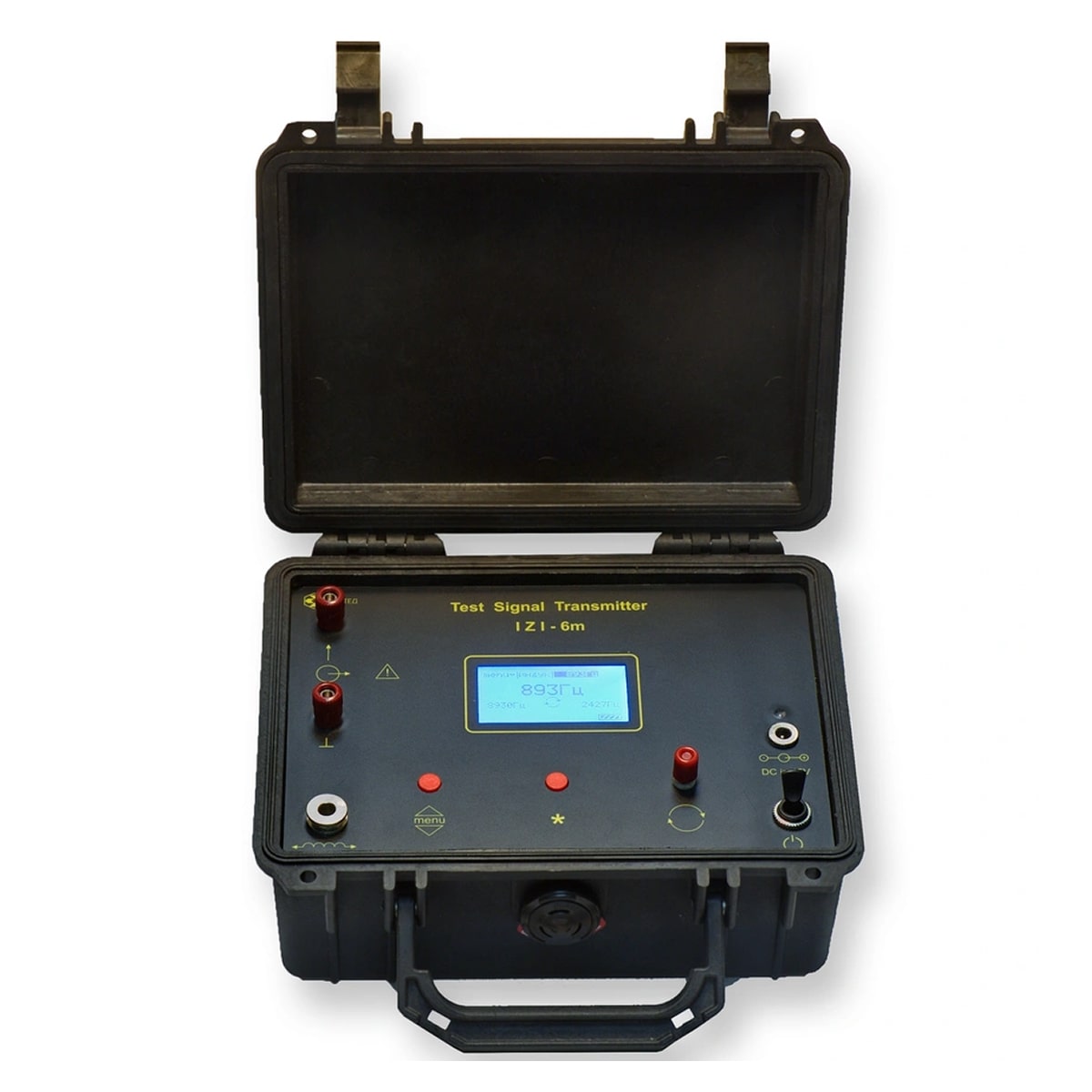

Прибор обеспечивает подачу в кабельную линию или трубопровод сигнала мощностью до 6 Вт, необходимого для идентификации трассы приёмником-трассоискателем. Перестраиваемые частоты в диапазоне 300 Гц … 40 кГц делают его совместимым с любым трассопоисковым приемником. Автономное питание, управление через меню, выносной резонансный индуктор.
Назначение генератора ИЗИ-6М:
Генератор ИЗИ-6М в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации следующих типов кабелей и трубопроводов:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
- металлические трубопроводы: водопровод, газопровод, нефтепровод;
- в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
Особенности генератора ИЗИ-6М:
Два набора рабочих частот:
- Заводские частоты: предустановленный заводской набор (7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц), совместим со всеми моделями приёмников выпускавшихся АО “ЭРСТЕД” с 1992 года. Сверхнизкая частота 7 Гц для поиска утечки на землю.
- Пользовательские частоты: пользователь может создать свой набор из трех любых частот в диапазоне 300 Гц … 40 кГц, что позволяет применять его с ЛЮБЫМ приемником трассоискателя импортного или российского производства.
Функция контроля напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения в подключаемом кабеле.
- непрерывный и импульсный режим работы генератора;
- электронное управление режимами работы;
- цифровой индикатор тока в кабеле;
- система контроля и автоматического согласования с нагрузкой (трассой);
- переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
- исключена возможность возникновения разрушающего тока в кабеле;
- возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
- наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
- резонансный режим индуктора – при значительной излучаемой мощности потребление от аккумулятора минимально;
- система контроля работоспособности;
- возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер;
- встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.
