Течеискатели

Что такое течеискатель

Течеискатель — это электронный измерительный прибор, предназначенный для точного определения мест утечек в трубопроводах систем водоснабжения, отопления, канализации и других инженерных сетей. Прибор используется для обследования сетей как в городских условиях, так и на промышленных объектах, в зданиях и на открытых участках.

Основная задача течеискателя — оперативное обнаружение протечки воды или газа, без вскрытия конструкций, разрытия асфальта или демонтажа стен. Он позволяет значительно сократить время диагностики, минимизировать объёмы земляных работ и быстро локализовать место утечки.

Современные течеискатели:

• позволяют работать с металлическими и пластиковыми трубами;
• применяются как для воды, так и для других жидкостей (включая газы);
• адаптированы для условий Беларуси и стран СНГ, включая холодный климат и особенности городских сетей.

В зависимости от конфигурации течеискатель может быть стационарным, переносным или встроенным в состав системы автоматического контроля утечек. Его использование входит в регламенты аварийно-восстановительных работ, обследования инженерных систем и технического надзора.

Виды течеискателей

Современные течеискатели делятся на несколько типов в зависимости от принципа действия, условий применения и типа среды, в которой необходимо провести обнаружение утечки. От правильного выбора устройства зависит точность определения дефекта и эффективность ремонта.

Наиболее распространённые виды течеискателей:

• Корреляционные течеискатели;
• Акустические течеискатели;
• Течеискатели воды (универсальные или специализированные).

Каждый из этих видов применяется в конкретных ситуациях — от магистральных водопроводов до обследования внутридомовых сетей, включая поиск протечек в стенах и под землёй.

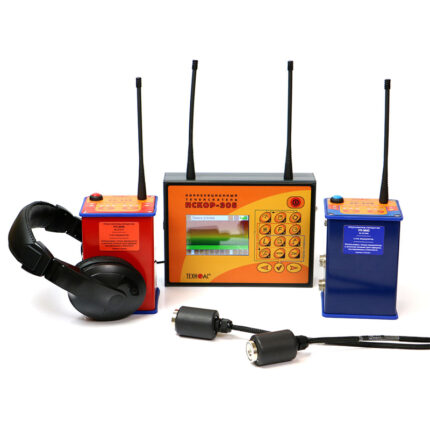

Корреляционные течеискатели

Корреляционные течеискатели — это электронные устройства, работающие на основе анализа сигнала, возникающего при утечке жидкости из трубопровода. Два или более датчика устанавливаются на удалённых участках трубопровода и фиксируют звук течи, затем полученные данные обрабатываются коррелятором.

Основные особенности:

• Высокая точность определения места утечки (до ±0,1 м);
• Независимость от глубины залегания и типа почвы;
• Использование в сложных инженерных сетях, в том числе в городской застройке.

Такие приборы применяются в коммунальных и промышленных системах, при обследовании распределительных трубопроводов, в том числе протяженных. На практике особенно эффективны при обнаружении утечек воды под землёй, где акустический метод недостаточно чувствителен.

Акустические течеискатели

Акустический течеискатель фиксирует шум, который создаётся при утечке воды или газа из поврежденного трубопровода. Датчик (микрофон) улавливает акустические колебания, проходящие через трубу, стену или грунт, и передаёт их на анализатор.

Преимущества акустических моделей:

• Простота использования и высокая мобильность;
• Быстрый запуск без сложной настройки;
• Возможность применения внутри помещений, в подвальных помещениях, колодцах и на вводах в подъездах.

Современные модели оснащаются шумоподавлением, фильтрацией внешних звуков и цифровыми индикаторами интенсивности. Это позволяет эффективно использовать их для поиска протечек в стенах, на скрытых участках водопровода, в зонах с ограниченным доступом.

Течеискатели воды

Течеискатель воды — это универсальный термин, включающий как профессиональные комплексы, так и простые устройства, предназначенные для обнаружения утечек воды как в системах водоснабжения, так и отопления, охлаждения и даже технологических линиях.

На рынке представлены как приборы для наружных обследований, так и компактные решения для бытового применения. Такие устройства могут использовать датчик давления, акустический микрофон, инфракрасный сенсор или ультразвуковую технологию.

Также стоит отметить модели:

• Успех АТГ-425.15Н и 425.20Н — акустико-корреляционные приборы нового поколения;
• Трассотечеискатель Атлет ТЭК-127АН — точное определение места утечки + трассировка трубопровода;
• Трассотечеискатель Успех ТПТ-522Н — продвинутая модель для диагностики неметаллических труб.

Характеристики течеискателей

Выбор течеискателя начинается с анализа его технических характеристик. Именно от них зависит точность, глубина работы, типы поддерживаемых трубопроводов и эффективность прибора в конкретных условиях эксплуатации. Современные приборы для определения утечки воды оснащаются множеством параметров, которые важно учитывать при подборе оборудования.

Ключевые характеристики:

• Тип сигнала: акустический, корреляционный, комбинированный;
• Рабочая частота: от 20 Гц до 8 кГц — влияет на чувствительность и глубину обнаружения;
• Диапазон обнаружения утечки: от 0,1 до 10 метров в зависимости от типа трубы и среды;
• Совместимость с трубами: металл, ПВХ, полиэтилен, многослойные материалы;
• Рабочая температура: от -20 °C до +50 °C (подходит для работы в условиях Беларуси);
• Индикация: цифровой дисплей, графическое отображение сигнала, LED или шкала уровня звука;
• Питание: встроенный аккумулятор с автономностью от 6 до 20 часов;
• Фильтрация шумов: цифровые фильтры, выбор частот, подавление внешних помех;
• Дополнительные функции: сохранение результатов, GPS-модуль, наушники, пассивный режим поиска кабеля.

Функции течеискателей

Современные течеискатели воды выполняют широкий спектр задач, выходящий за рамки простого «поиска утечки». Это полноценные сканеры протечек воды, работающие в системах наружного и внутреннего водоснабжения, тепловых трассах, вводах в здания, на производственных магистралях.

Базовые и расширенные функции:

• Обнаружение утечек под землёй и в стенах — без вскрытия покрытия;
• Точная локализация места течи — минимизация объёмов земляных работ;
• Диагностика состояния труб и арматуры — шумовой анализ, вибродиагностика;
• Пассивный поиск кабелей — функция, реализованная, например, в АТП-424Н;
• Работа на разных типах труб — металлические, пластиковые, комбинированные;
• Интеграция в системы контроля утечек — совместимость с автоматизированными системами;
• Анализ и хранение данных — результаты можно использовать для отчётов и экспертных заключений;
• Возможность работы в стеснённых условиях — в колодцах, подвалах, под плиткой или асфальтом.

Лидеры продаж течеискателей

На основании спроса, отзывов и функциональности можно выделить несколько лидеров продаж среди течеискателей, представленных в каталоге tpconsult.by. Эти модели оптимальны по сочетанию цены, надёжности и точности обнаружения, пользуются доверием коммунальных, строительных и аварийно-диагностических служб.

Все эти модели можно купить с доставкой по Беларуси, оформить в рассрочку или забрать самовывозом в Минске. В наличии оригинальные комплекты с заводской гарантией и технической поддержкой от «ТП консалт».

Выбор течеискателя: советы и рекомендации

Правильно подобранный течеискатель позволяет не только быстро устранить аварийную ситуацию, но и снизить затраты на обследование и восстановление сетей. При выборе устройства стоит опираться не на универсальность, а на специфику задач и условия эксплуатации.

Основные рекомендации по выбору:

• Тип среды и трубопровода. Для металлических труб подойдут как акустические, так и корреляционные модели. Для пластиковых — устройства с внешними микрофонами и возможностью работы с зондом или трассировкой.
• Протяженность и доступ к трассе. При обследовании длинных участков, особенно в городской среде, важна высокая помехоустойчивость и стабильность сигнала. Например, корреляционные приборы с цифровой фильтрацией лучше проявляют себя в сложных шумовых условиях.
• Глубина и условия залегания. Если предполагается работа в холодное время года или в зоне плотной застройки, стоит обращать внимание на рабочий температурный диапазон, степень защиты корпуса (IP), а также наличие режимов шумоподавления.
• Мобильность и компактность. Для выездных бригад важно, чтобы оборудование было лёгким, быстро разворачивалось на объекте и не требовало сложной калибровки. Многие современные модели, включая акустические комплексы с диагностикой арматуры, поставляются в прочных кейсах с автономным питанием.
• Совместимость с дополнительными функциями. Устройства, совмещенные с трассоискателем или пассивным детектором кабеля, позволяют решать сразу несколько задач без необходимости смены оборудования.

Перед покупкой стоит также учитывать возможность технического сопровождения, гарантийного обслуживания и наличие оригинальных аксессуаров — это особенно важно при длительной эксплуатации и плановом обслуживании городских инженерных сетей.

Часто задаваемые вопросы о течеискателях

Какой течеискатель выбрать для пластиковых труб?

Для диагностики пластиковых труб подходят модели с высокой чувствительностью акустического сенсора и возможностью подключения внешнего зонда. Важно наличие алгоритмов подавления внешних шумов. Некоторые модели оснащены универсальными микрофонами с адаптацией к неметаллическим материалам.

Можно ли найти утечку воды под землёй без вскрытия?

Да. Современные течеискатели обеспечивают обнаружение утечки воды под землёй с точностью до 0,2 метра, без необходимости предварительных раскопок. Это возможно за счёт анализа распространения звука или давления в трубах. Приборы с корреляционной обработкой сигнала особенно эффективны в таких случаях.

Подходит ли течеискатель для отопительных сетей?

Да, если диапазон рабочих температур прибора соответствует параметрам теплоносителя, а чувствительность сенсора позволяет фиксировать слабые шумы, возникающие при утечке. Некоторые модели специально адаптированы для работы с системами отопления, включая функции диагностики запорной арматуры.

Какова средняя цена на течеискатели?

Цены зависят от класса прибора и его комплектации. Базовые модели начинаются от 2500–3000 BYN, профессиональные комплексы — от 4500 BYN и выше. Комбинированные решения с трассировкой и корреляцией могут стоить свыше 8000 BYN.

Поиск утечки воды из трубы водоснабжения с помощью течеискателя  «Успех АТ-407Н»

«Успех АТ-407Н» предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения находящихся на глубине до 3 м в канальной и без канальной прокладки.
