Назначение
Испытательное устройство «Нептун-3» используется для проверки устройств защиты, требующих подачи только тока или напряжения, а так же для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, защит от замыкания на землю, устройств АЧР и т.д. Устройство предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты.

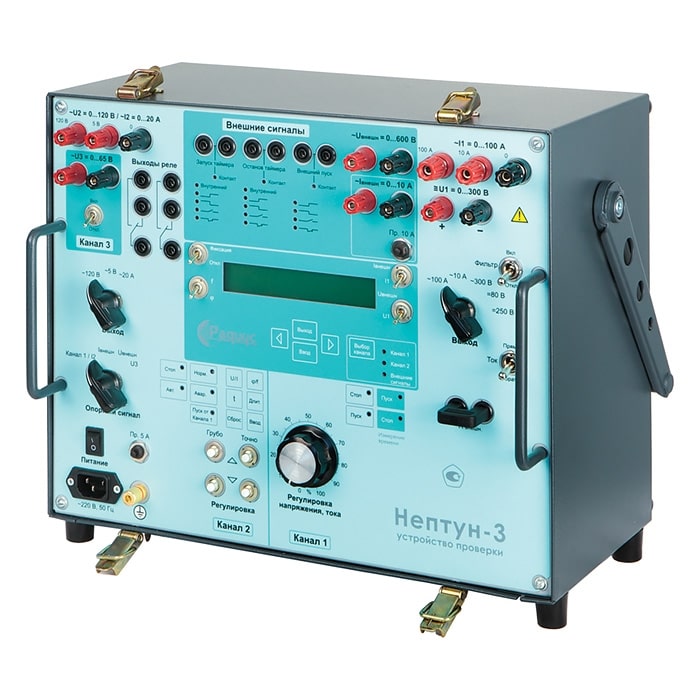

Микропроцессорное переносное устройство «Нептун-3» представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети, оборудованный входами для измерения параметров внешних электрических сигналов.
Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА.
Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360˚ относительно тока или напряжения, формируемого каналом 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность канала 2 составляет 100 ВА.
Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360˚. Максимальная выходная мощность канала составляет 30 ВА.
Благодаря наличию измерительных входов устройство «Нептун-3» позволяет проводить измерения:
- внешнего переменного или постоянного тока в диапазоне от 0,001 до 10 А
- внешнего переменного или постоянного напряжения в диапазоне от 0,01 до 600 В
- угла сдвига фаз между внешними током и напряжением в диапазоне от 0 до 360˚
- частоты внешнего синусоидального сигнала в диапазоне от 40 до 550 Гц
- длительности внешнего сигнала
Мощное микропроцессорное ядро устройства «Нептун-3» предоставляет в распоряжение пользователя следующие сервисные функции:
- накопление и хранение в памяти результатов измерений
- вычисление средних значений измеряемых величин
- вычисление максимального отклонения от средних значений
- вычисление коэффициента возврата
- автоматизация проведения рутинных операций, таких как многократное повторение цикла измерения с последующей обработкой результатов
- широкий диапазон настроек, позволяющий задать оптимальные параметры под конкретного человека или выполняемую задачу
- хранение в памяти 10 наборов уставок для проверки различных типов устройств или индивидуальных настроек пользователей
- наличие аппаратно программной защиты от перегрузок и коротких замыканий
- наличие тепловой защиты силовых узлов
Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют его от необходимости использовать дополнительные устройства, в том числе и компьютер.
