Принцип действия приборов Norgau NCM основан на ощупывании измеряемой поверхности стилусом с алмазным или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые преобразуются в микропроцессорном блоке.
Приборы Norgau NCM выпускаются следующих модификаций: Norgau NCM-Contour, Norgau NCM-ContourS, Norgau NCM-ContourSD, Norgau NCM-ContourSG, Norgau NCM-Surf50, Norgau NCM-Surf10, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых параметров.
Приборы Norgau NCМ состоят из блока привода, датчика, колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки
результатов измерений на базе персонального компьютера (ПК). В зависимости от типоразмера форма блоков и корпус могут иметь незначительные отличия.

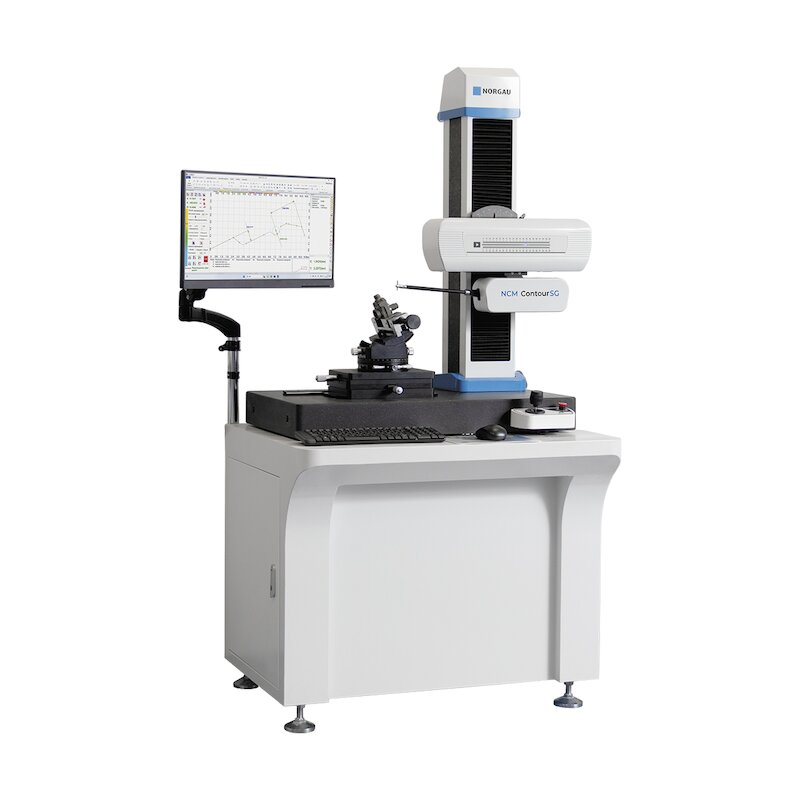

Контурограф NCM-ContourSG особенности и преимущества:
Контурограф-профилометр NCM-ContourSG – это обновленная версия контурографа-профилометра NCM ContourSD со специальным модулем ПО для измерения калибров
- Внесен в Государственный реестр средств измерений РБ
- Применяются для измерения наружных и внутренних контуров со сложным профилем
- Возможность измерения контура и шероховатости одним датчиком
- Возможность использовать двухсторонние Т-образные щупы для измерений
- Обеспечивают высокую точность измерений
- Возможность быстрого проведения измерения для определения нескольких линейно-угловых параметров
- Эргономичная конструкция, занимает мало места
- Регулировка наклона оси X ±20˚
- Быстрая замена щупов
- Интуитивно-понятный интерфейс ПО
- Материал основания – гранит
- Большой выбор модификаций с различными вариантами осей Х, Z и Z1 (опционально):
— Ось Z 450 мм, 500 мм, 550 мм и 600 мм
— Ось Z1 ±20 мм, ±25 мм и ±30 мм
— Ось Х 100 мм, 150 мм, 200 мм, 250 мм и 300 мм - Многофункциональный предметный столик для установки деталей, с возможностью продольного и поперечного перемещения, а также вращения и наклона
