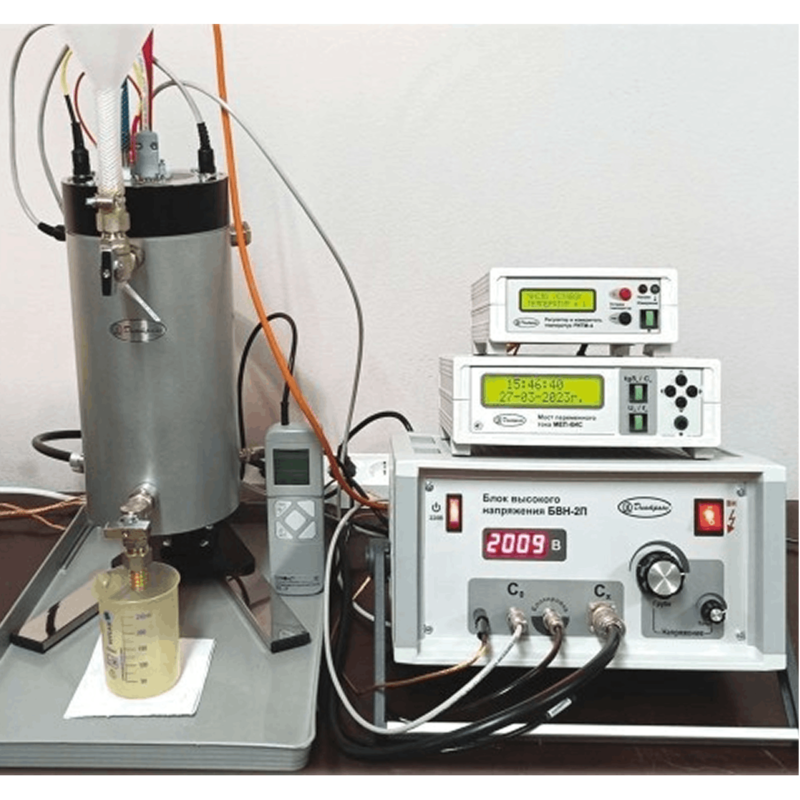

Диатранс — испытательный комплекс для измерения электрических характеристик масел

Предназначен для измерений тангенса угла диэлектрических потерь и удельного объемного электрического сопротивления трансформаторных и кабельных масел

Наличие

под заказ, поставка от 10 дней

Производитель

ООО НПП «Диатранс»

Гарантия

12 месяцев

[Голосов: 0 Рейтинг: 0]

Описание

Назначение

Переносной испытательный комплекс, позволяющий проводить измерения электрических характеристик масел в диапазоне от температуры окружающей среды до 90 °С как в лабораторных, так и в полевых условиях. Применение герметичной цилиндрической ячейки с вертикально расположенными электродами облегчило процедуру ее промывки и дало возможность не производить разборку ячейки после испытания каждой пробы масла.

В малообъемном термостате с электронной системой управления нагрев проб происходит в автоматическом режиме от температуры окружающей среды (20 °С) до температуры 90 °С за 30 – 35 минут. Поддержание заданной температуры обеспечивается с точностью ± 0.5 градуса.

Принципиально важной характеристикой любой испытательной установки является безопасность проведения работ. Эта задача решена путем применения в испытательном комплексе экранированного блока высокого напряжения (БВН-2П) со встроенным эталонным конденсатором. Все элементы БВН-2П размещены в металлическом корпусе, а используемый высоковольтный трансформатор имеет мощность не более 20 Вт. Мощность трансформатора достаточна для его работы на емкостную нагрузку до 500 пФ и в то же время не представляет опасности для персонала. Ввод высокого напряжения в термостат осуществляется кабелем. Предусмотрена блокировка от включения высокого напряжения в несобранной схеме. Благодаря перечисленным выше техническим решениям испытательный комплекс не требует его размещения на специально огороженном испытательном поле и может быть оперативно собран на любом рабочем столе.

Достоинства испытательного комплекса:

модульная структура, позволяющая применять различные средства измерений;
пригодность для эксплуатации в лабораторных и полевых условиях;
возможность слива пробы масла и промывки ячейки без ее разборки после каждого анализа;
автоматическое управление нагревом исследуемой пробы;
непрерывное измерение текущих температур нагревателя и пробы;
поддержание заданной температуры пробы масла;
звуковая сигнализация о выходе на режим;
индикация неисправностей;
отсутствие паров масла.

Состав комплекса

Ячейка цилиндрическая
Термостат: термос, нагреватель, регулятор и измеритель температуры масла РИТМ-4, датчики температур
Электронный термометр	ТК-5.01MC	*
Блок высокого напряжения	БВН-2П
Высоковольтный мост переменного тока	МЕП-бИС	*
Цифровой мегаомметр	Еб-32 (Еб-31)	**

* возможна замена на аналогичный измерительный прибор;

**поставляется по требованию Заказчика.

характеристики

Ячейка цилиндрическая:

Герметичная цилиндрическая ячейка трехзажимного типа.
Встроенный датчик температуры.
Возможность подключения электронного термометра.
Соответствие требованиям ГОСТ 6581-75.

Электроды	нерж. сталь 12X18H 1ОТ
Изоляторы	керамика
Изоляционный промежуток между высоковольтным и измерительным электродами	2 мм
Электрическая емкость (без жидкости)	50 пФ
Объем масла между электродами (рабочий)	60 мл
Давление масла в рабочем объеме	до 0,2 MПa
Температура масла в рабочем объеме	до 100 ”С

Термостат:

Компактный переносной теплоизолирующий корпус (термос) со съемной опорой. Электрический нагреватель с медным радиатором и датчиком температуры. Программируемый электронный блок управления нагревом с цифровым дисплеем РИТМ-4.

Режимы работы РИТМ-4:

задание условий испытаний при нагреве и остывании пробы (до 7 уставок);
нагрев;
стабилизация (поддержание заданной температуры пробы);
охлаждение;
просмотр заданных установок температур.

Во время нагрева, стабилизации и охлаждения текущие температуры нагревателя и пробы, а также время с момента включения нагрева отображаются на табло.

Датчики	термопреобразователи сопротивления TCO З4Э-50М
Нагреватель трубчатый электрический (ТЭН)	300 Вт
Разъём высоковольтный	U 2100 В
Термос: масса	5 кг
габариты	660 х 280 х 280 мм
РИТМ-4
точность поддержания температуры пробы	0,5’C
величина ступени при задании температур	1 ”С
масса	1 кГ
габариты	250 х 160 х 70 мм

Блок высокого напряжения БВН-2П:

Обеспечивает проведение испытаний в помещениях, не имеющих специального ограждения безопасности. Имеет встроенный эталонный конденсатор и цифровой вольтметр. Позволяет оперативно собрать схему Шеринга в полевых условиях.

Выходное напряжение	2000 В
Пределы регулирования напряжения	+ 5 %
Емкость эталонного конденсатора	52 пФ
Потребляемая мощность, не более	50 Вт
Macca	7 кг
Габариты	350 х 250 х 180 мм

Mост переменного тока высоковольтный МЕП-6ИС:

автоматически измеряет тангенс угла диэлектрических потерь (tg δ) и емкость Cx жидких и твердых электроизоляционных материалов, а также изоляции электрооборудования по «прямой» схеме измерений;
контролирует значение напряжения U, подаваемого на объект, и его частоту f;

отвечает всем требованиям, предъявляемым к современным лабораторным мостам (помехозащищенность, автоматическая балансировка, простота управления меню, цифровая индикация и запись результатов измерений, компактность)

Пределы измерения tg δ	0.0001 … 1 отн. ед.
Основная погрешность А tg δ	+ (2 • 10-⁴+0,05 • tgδх)
Пределы измерения Cx	25 … 5000 пФ
Основная погрешность А Cx	+0,3%
Потребляемая мощность, не более	6,5 Вт
Память	Nизм.=50
Порт USB
Macca, не более	2 кг
Габариты	225 х 200 х 90 мм

Цифровой мегаомметр E6-32 (E6-31):

Позволяет осуществлять экспресс-оценку степени загрязнения, увлажнения и старения трансформаторных масел по величине их удельного объёмного электрического сопротивления (ρv), а также непрерывный контроль ρv в процессе нагрева и охлаждения проб.
Работает с измерительными ячейками различной емкости.

Диапазон измеряемых сопротивлений	до 300 ГОм
Удельное объемное элеКтрическое сопротивление масел ρv вычисляется по формуле	ρv 0,113CR10¹² ОМм С — емкость пустой измерительной ячейки, Ф R — сопротивление, измеренное мегаомметром, Ом
Стабилизированное напряжение постоянного тока, прикладываемое к пробе	500 В
Macca	0,8 кг
Габариты	245 х 105 х 88 мм

Выпускаемая аппаратура обеспечивается гарантийным и послегарантийным обслуживанием.

комплектация

Комплект поставки Диатранс:

№	Наименование	Количество
1	Термос со штативом	1
2	Герметичная цилиндрическая ячейка трехзажимного типа с запорной арматурой и датчиком температуры	1
3	Электрический нагреватель (ТЭН) с радиаторами и датчиком температуры	1
4	Электронный блок управления нагревом РИТМ-4	1
5	Блок высокого напряжения (БВН-2П) со встроенным эталонным конденсатором	1
6	Цифровой мегаомметр Е6-32	1
7	Электронный термометр с зондом	1
8	Сетевой стабилизатор напряжения	1
9	МЕП-6ИС	1
10	Документация	1

документация

Руководство по эксплуатации
