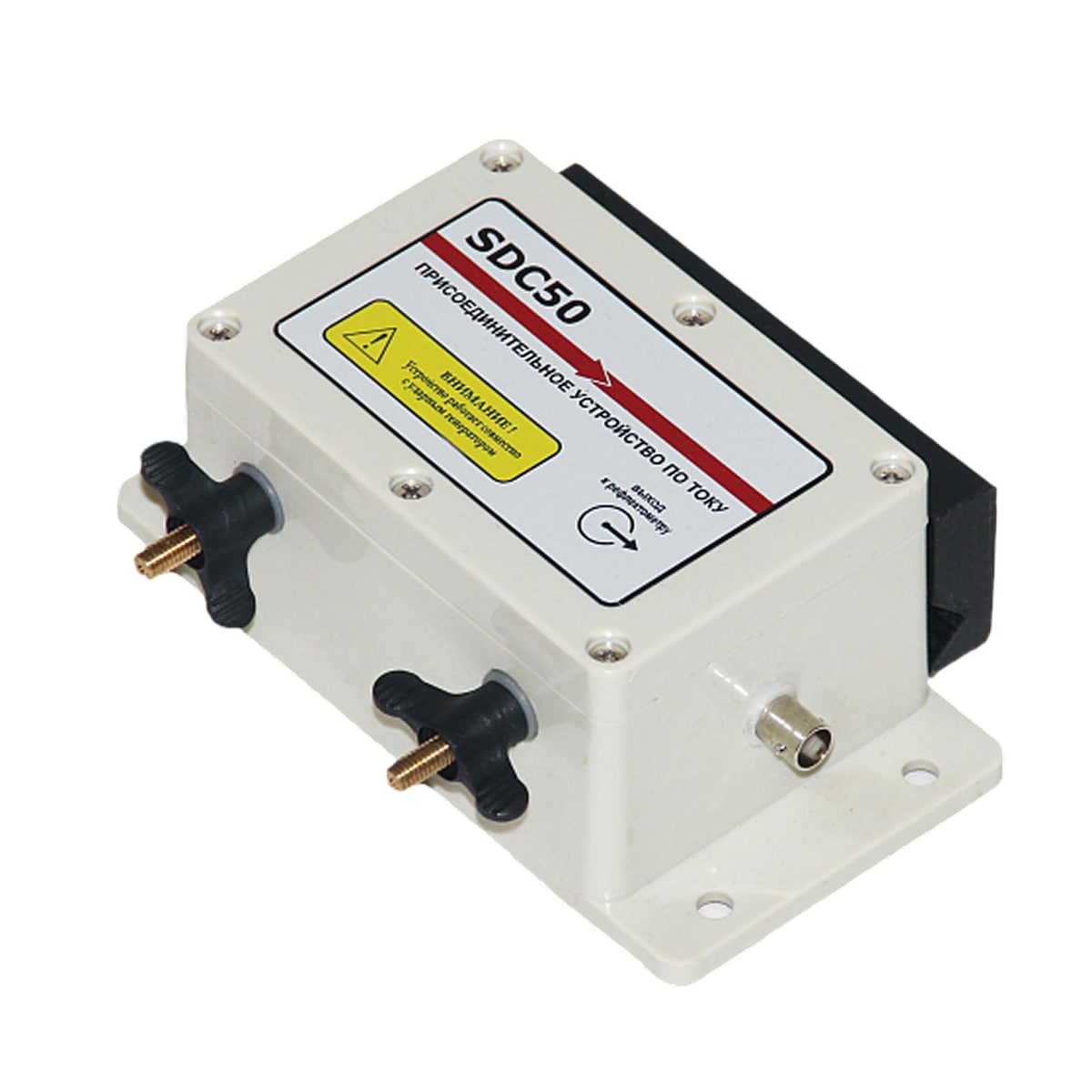

SDC50 используется при методе колебательного разряда по току, если сопротивление в месте повреждения кабельной линии составляет от нуля ом до сотен кОм.
Назначение Датчика тока SDC-50 :
При замыкании управляемого разрядника высоковольтного импульсного генератора в линию посылается высоковольтный электромагнитный импульс от заряженного конденсатора, который достигнув места повреждения создает в нем пробой изоляции кабельной линии. Это вызывает волновой колебательный процесс в цепи генератор-линия.
При достижении электромагнитной волной, посланной от генератора, места повреждения происходит следующее:
а) пробой – в случае, если сопротивление в месте повреждения не равно нулю.
После пробоя отраженный от повреждения фронт волны вернется к месту посылки – генератору, отразится от него и снова вернется к месту повреждения;
б) пробоя не произойдет – в случае, если сопротивление в месте повреждения близко к нулю. Тогда электромагнитная волна будет отражаться от короткого замыкания в месте повреждения. Этот процесс будет продолжаться до тех пор, пока за счет потерь амплитуда электромагнитной волны не затухнет.
Возникший в линии колебательный процесс фиксируется рефлектометром, подключенным к выходу импульсного генератора посредством присоединительного устройства по току.
Период колебательного процесса однозначно связан с расстоянием до места пробоя, что и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.
