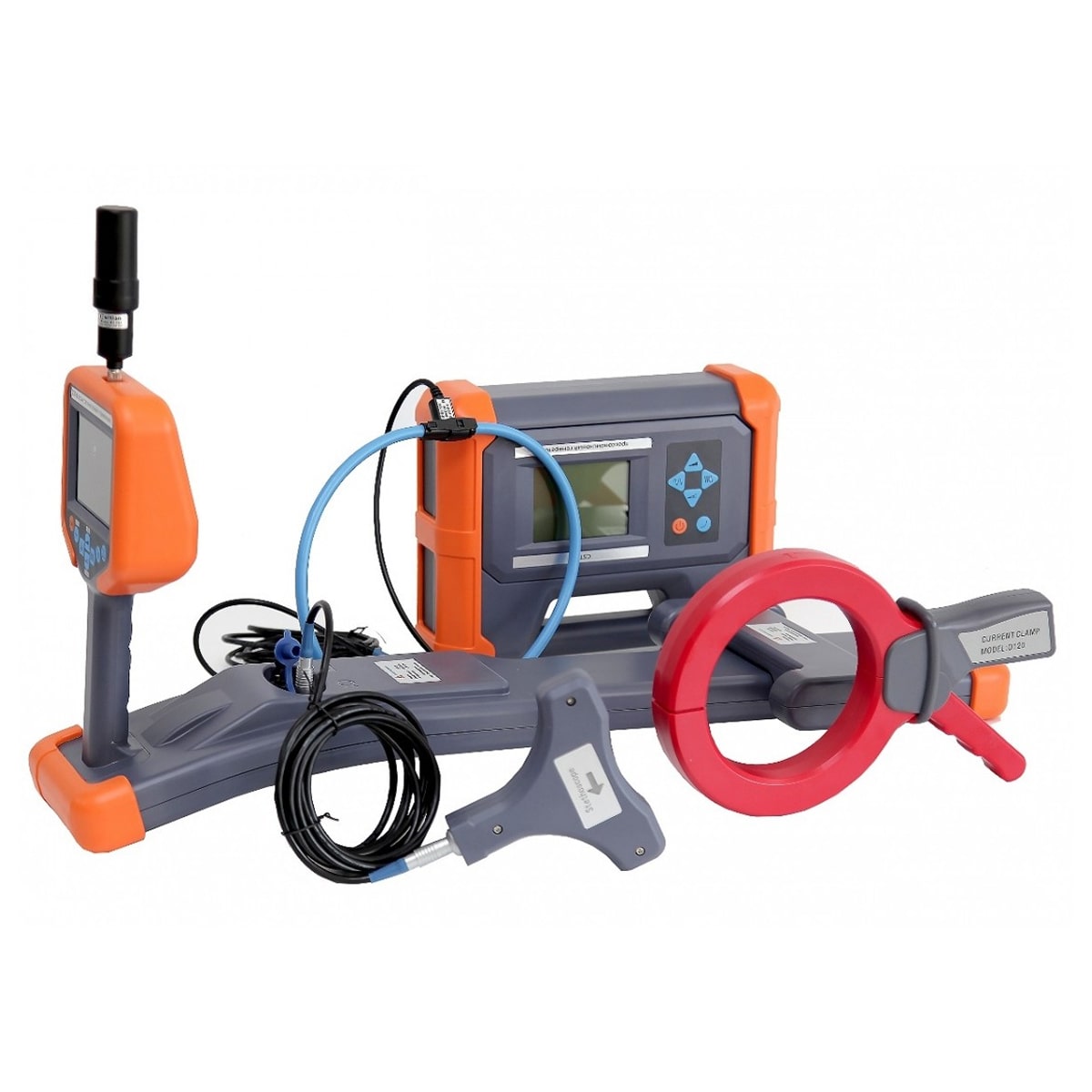

Комплект включает в себя локатор СST-L с GPS-модулем, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.
Особенности трассопоискового приемника CST-L
- Помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания.
- Возможность отображения трассируемых кабелей на разметке компаса экрана приемника.
- Измерение угла в градусах между приемником и трассируемым кабелем.
- Измерение тока трассируемых кабелей в мА.
- Отображение уровня сигнала в процентах на экране приемника.
- Несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума.
- Встроенная функция автоматического определения глубины залегания кабеля.
- Возможность измерения глубины с учетом искажения электромагнитного поля (опция).
- Возможность усреднения при измерении силы тока и глубины (600 измерений в минуту).
- Измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45°).
- Возможность выбора кабеля из пучка (опция).
- Возможность выбора кабеля из пучка в труднодоступных местах (опция).
- Возможность применения потенциального метода (опция).
- Совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого).
- Функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция).
- Спектральный режим отображения.
- Встроенный динамик.
- Автоматическое выключение при бездействии.
Функциональные возможности трассопоискового приемника CST-L
- Обнаружение подземных коммуникаций:
- кабельных линий, в том числе находящихся под напряжением;
- металлических и неметаллических труб;
- металлической арматуры.
- Выбор кабеля из пучка.
- Обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).
Функциональные возможности и особености генератора CST-G
- Различные способы подключения:
- контактное подключение (прямое);
- бесконтактное подключение с помощью встроенного индуктора;
- бесконтактное подключение с помощью разъемных индукционных клещей (опция).
- Выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция).
- Определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране.
- Отображение выходного тока и напряжения на экране генератора.
- Отображение уровня используемой выходной мощности.
- Прорезиненные противоударные края.
- Встроенная ручка для переноски.
- Функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.
