Поисковый комплект CSL-10 предназначен для точного определения места повреждения (ОМП) силовых кабельных линий акустическим и акустическо-электромагнитным методами. Применение современных технологий и решений позволяют осуществлять ОМП максимально быстро, точно и с комфортом.

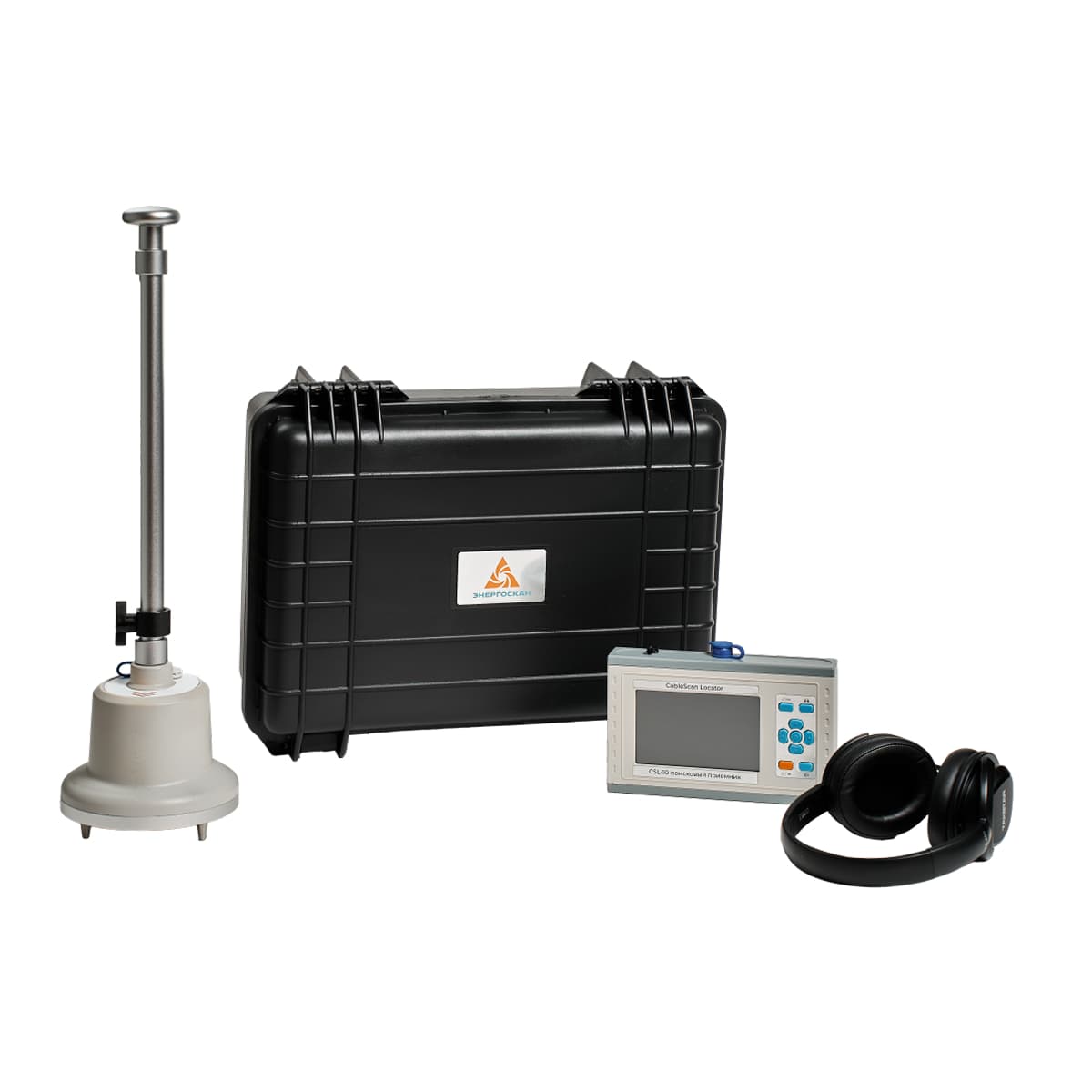

Комплект состоит из трех основных элементов:
- наземного микрофона,
- модуля управления,
- накладных наушников с хорошей звукоизоляцией.
В наземный микрофон встроены акустический и электромагнитный датчики, которые фиксируют сигналы и передают их на модуль управления. Корпус микрофона выполнен из специальных материалов для обеспечения наилучшего качества изоляции от окружающих звуковых помех. Складная ручка позволяет транспортировать комплект в специальном кейсе.
Модуль управления получает сигналы от наземного микрофона, обрабатывает данные, выводит их на дисплей и передает акустический сигнал в накладные наушники.
Современная технология подавления шумов позволяет выводить в наушники чистый звук разряда в кабеле без помех, даже в городах, на территориях промышленных предприятий или транспортных инфраструктур.
Модуль управления снабжен большим цветным дисплеем высокой яркости и контрастности для работы днем при ярком солнце. Интуитивно понятное меню и навигация во встроенном программном обеспечении позволяют быстро его изучить и легко работать с модулем управления.
Встроенные аккумуляторные батареи позволяют работать с приемником без подзарядки до 9 часов. Также для сохранения заряда батареи в приемник встроена функция автоматического отключения при бездействии в течение 5 минут.
Особенности
- Функция подавления шума и возможность настройки фильтра акустического канала.
- Функция компаса для отображения угла между направлением прохождения кабеля и направлением стрелки наземного микрофона.
- Автоматическая функция усиления сигнала.
- Накладные наушники с хорошей звукоизоляцией.
- Цветной ЖК дисплей с яркостью до 800 кд/м2 (позволяет работать при ярком солнечном свете).
- Автоматическая система отключения при бездействии в течение 5 минут.
- Встроенная литий-ионная аккумуляторная батарея.
- Складная ручка для транспортировки.
Примененные технологии
«Умная» система подавления помех и шумов позволят слышать только полезный сигнал от места повреждения, что крайне важно при ОМП на производственных площадках и в городе.
Автоматическая система выключения звука при касании к ручке наземного микрофона. Данная технология защищает слух оператора от резких шумов, щелчков и треска, которые могут возникнуть при перемещении наземного микрофона.
Функция компаса для отображения угла между направлением прохождения кабеля и направлением стрелки наземного микрофона. Данная технология позволяет оставаться всегда над кабелем или вернуться на кабель в случае отклонения при движении вдоль него.
Функция отображения расстояния до места повреждения на дисплее приемника при использовании акустическо-электромагнитного метода.
Примененные методы
Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы). Оператор, перемещаясь вдоль кабельной трассы, находит точку с максимальным сигналом, которая расположена непосредственно над местом повреждения.
Примечание: повреждения с малым переходным сопротивлением (глухие замыкания) не дают искрового разряда и не могут быть определены данным способом.
Акустическо-электромагнитный метод заключается в фиксации времени разности прихода сигналов от места пробоя – электромагнитного (сигнал распространяется практически со скоростью света) и акустического (сигнал распространяется со скоростью звука), что позволяет оценить расстояние до места повреждения.
